AR增强现实体全息光波导光栅工艺制程先容

全息光波导: 光波导+体全息光栅,(全息在此处值的是工艺概念，与全息显现无关，此光栅工艺跟晚年建造全息图类似，故俗称全息光栅。

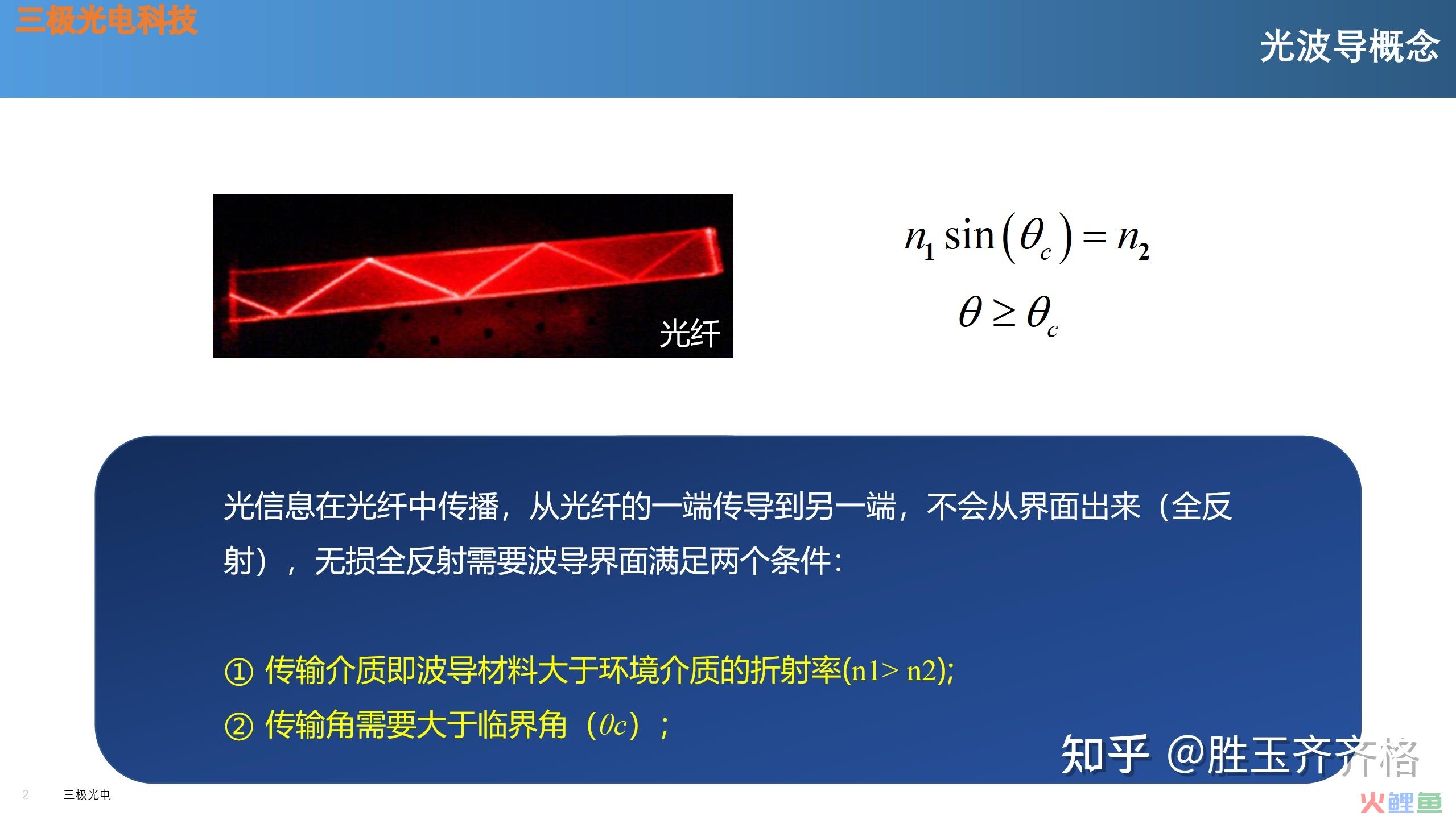

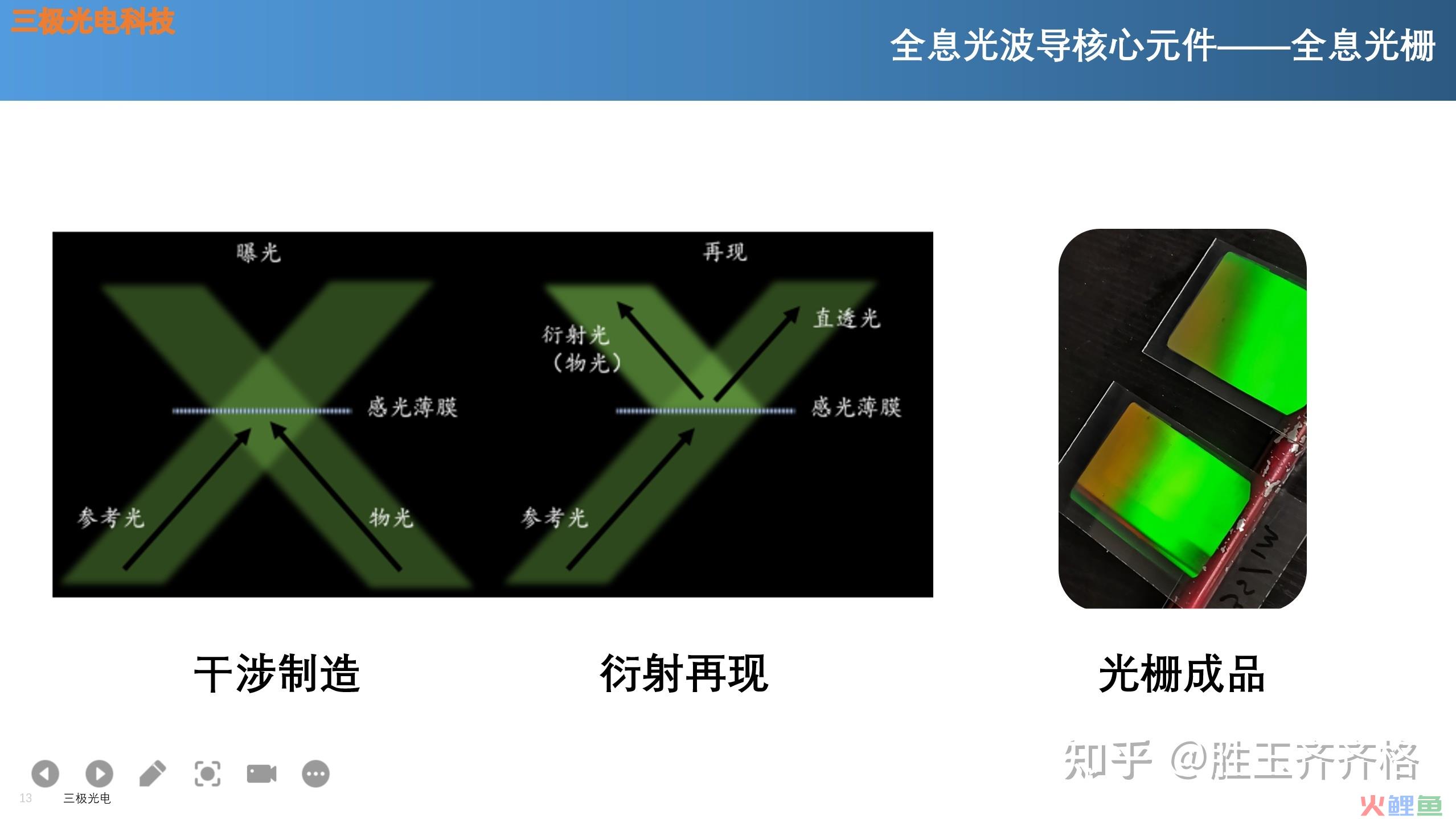

光波导的概念全息光栅道理表示图

全息光波导是基于体全息光栅的根本上开辟。三极光电科技体全息采用激光全息技术制造获得，两束激光（参考光和物光）同时照亮感光薄膜，发生双光束干与，感光薄膜以折射率变化散布的形式记录下干与条纹散布，该条纹与光栅结构对应。再现进程即为利用的方式，参考光以不异的角度入射到感光薄膜，其发生衍射，直透光和参考光偏向分歧，为 0 级光，衍射光（﹢1 级）原物光偏向分歧。是以我们利用参考光在感光薄膜上记录下物光，并由参考光可以再现物光，此时感光薄膜上具有周期性散布条纹，也即为体全息光栅。

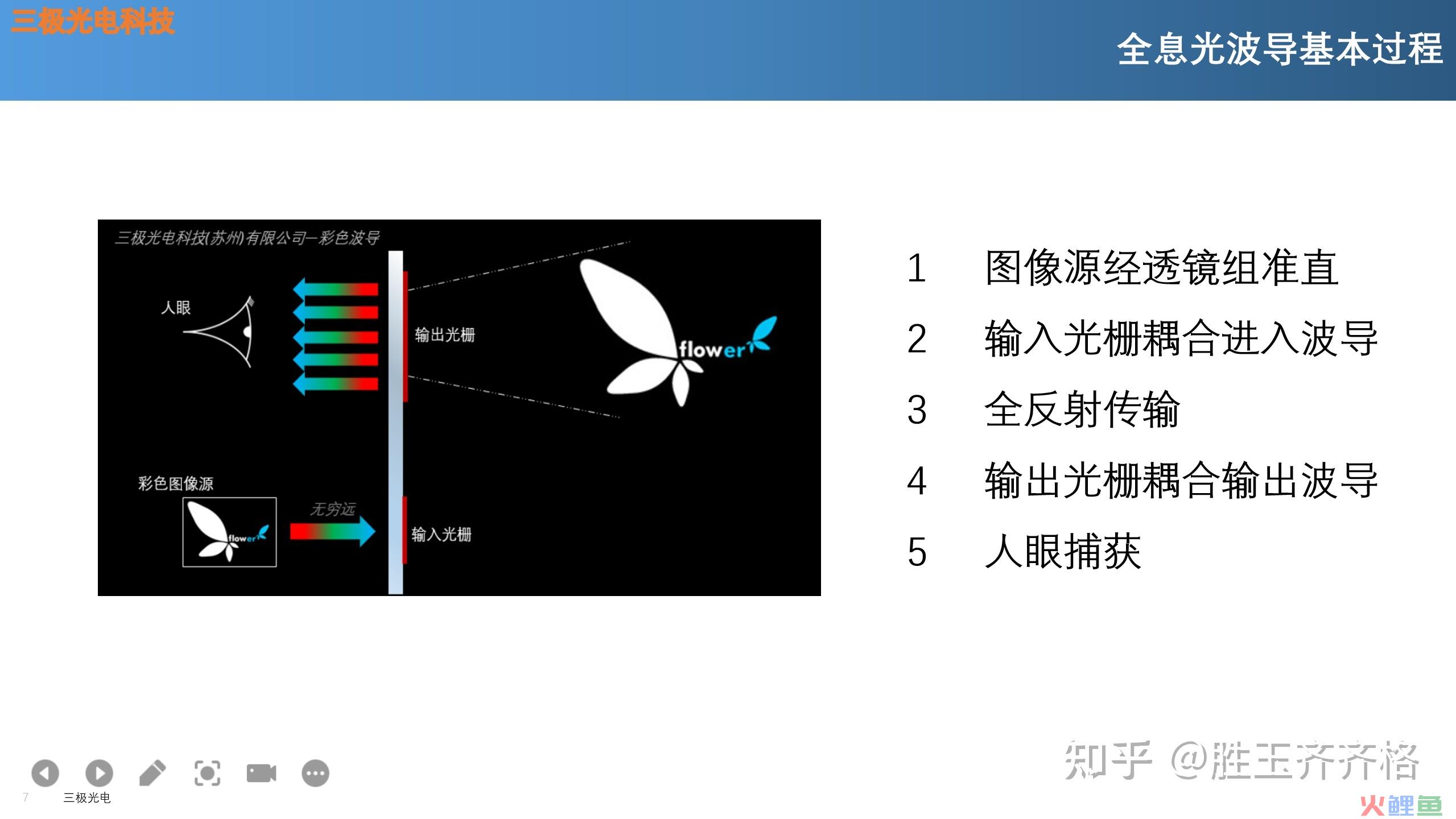

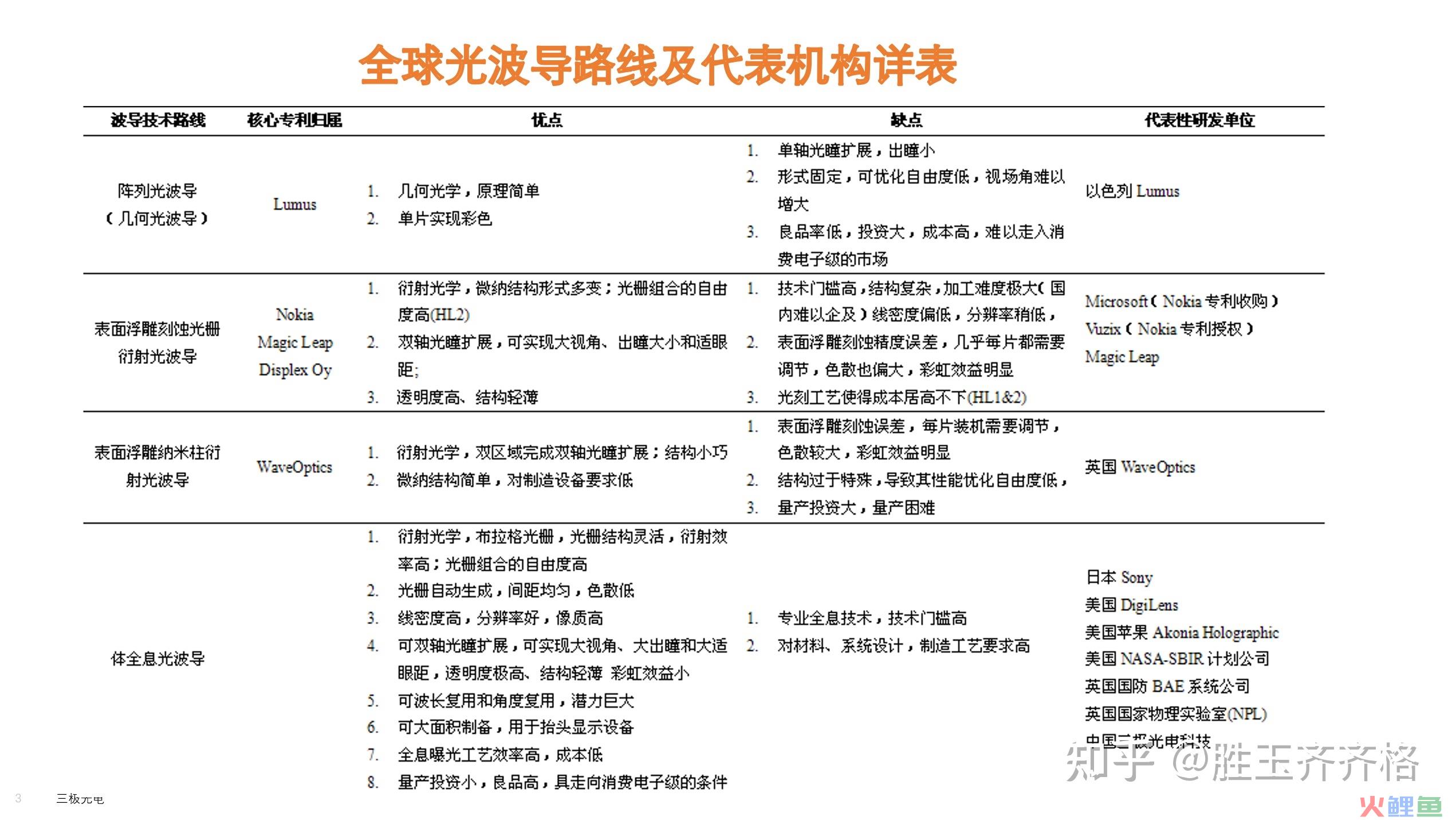

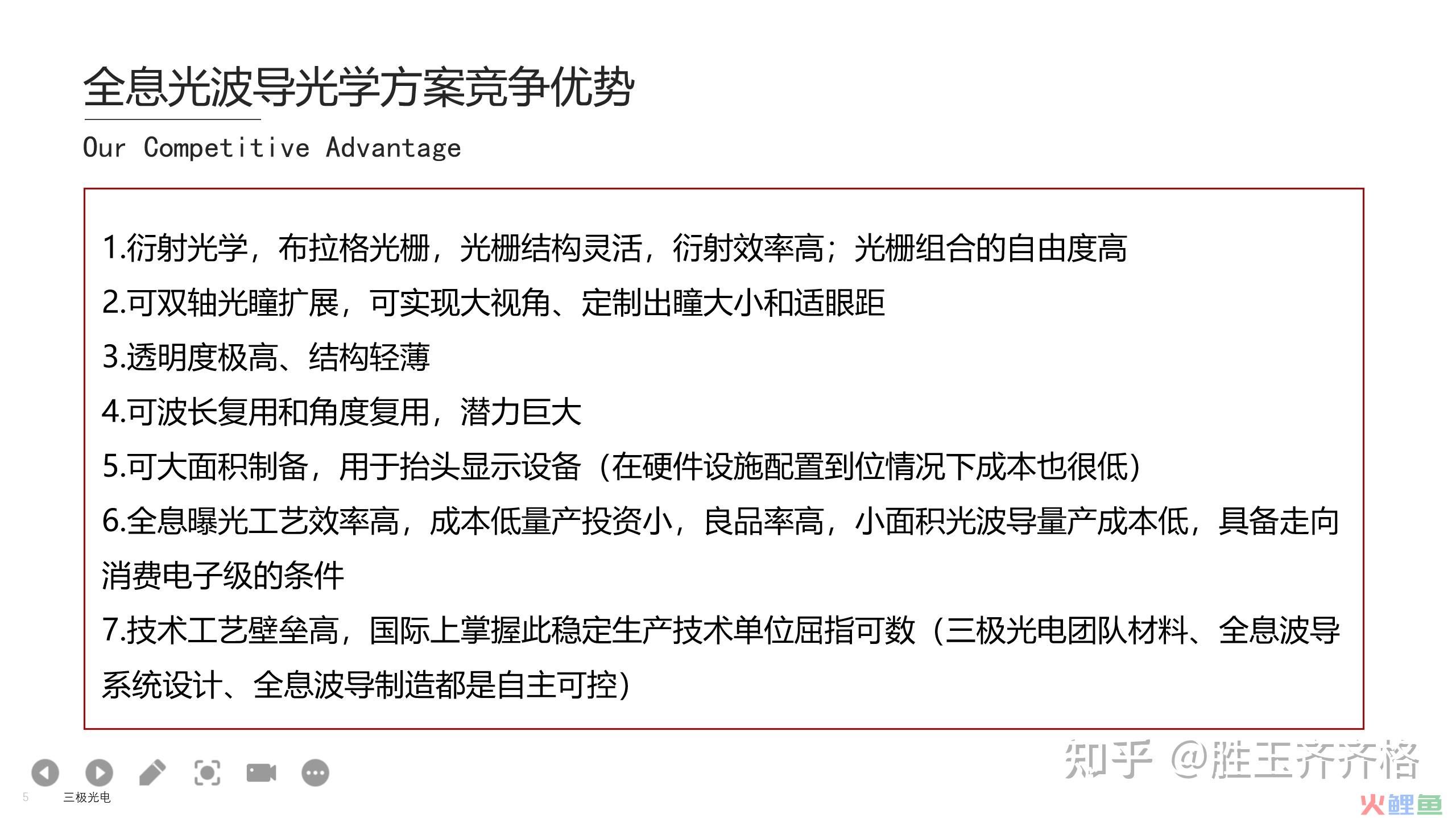

全息光波导传输表示图全球光波导线路好坏势对等到代表机构全息光波导的上风，

1.衍射光学，布拉格光栅，光栅结构灵活，衍射效力高；光栅组合的自在度高

2.可双轴光瞳扩大，可实现大视角、定制出瞳巨细和适眼距

3.通明度极高、结构轻薄

4.可波长复用和角度复用，潜力庞大

5.可大面积制备，用于昂首显现装备（在硬件设备设置到位情况下本钱也很低）

6.全息曝光工艺效力高，本钱低量产投资小，良品率高，小面积光波导量产本钱低，具有走向消耗电子级的条件

7.技术工艺壁垒高，国际上把握此稳定生产技术单元屈指可数（三极光电团队材料、全息波导系统设想、全息波导制造都是自立可控）

只要全息光波导才可以处理利用级光波导的大面积制造

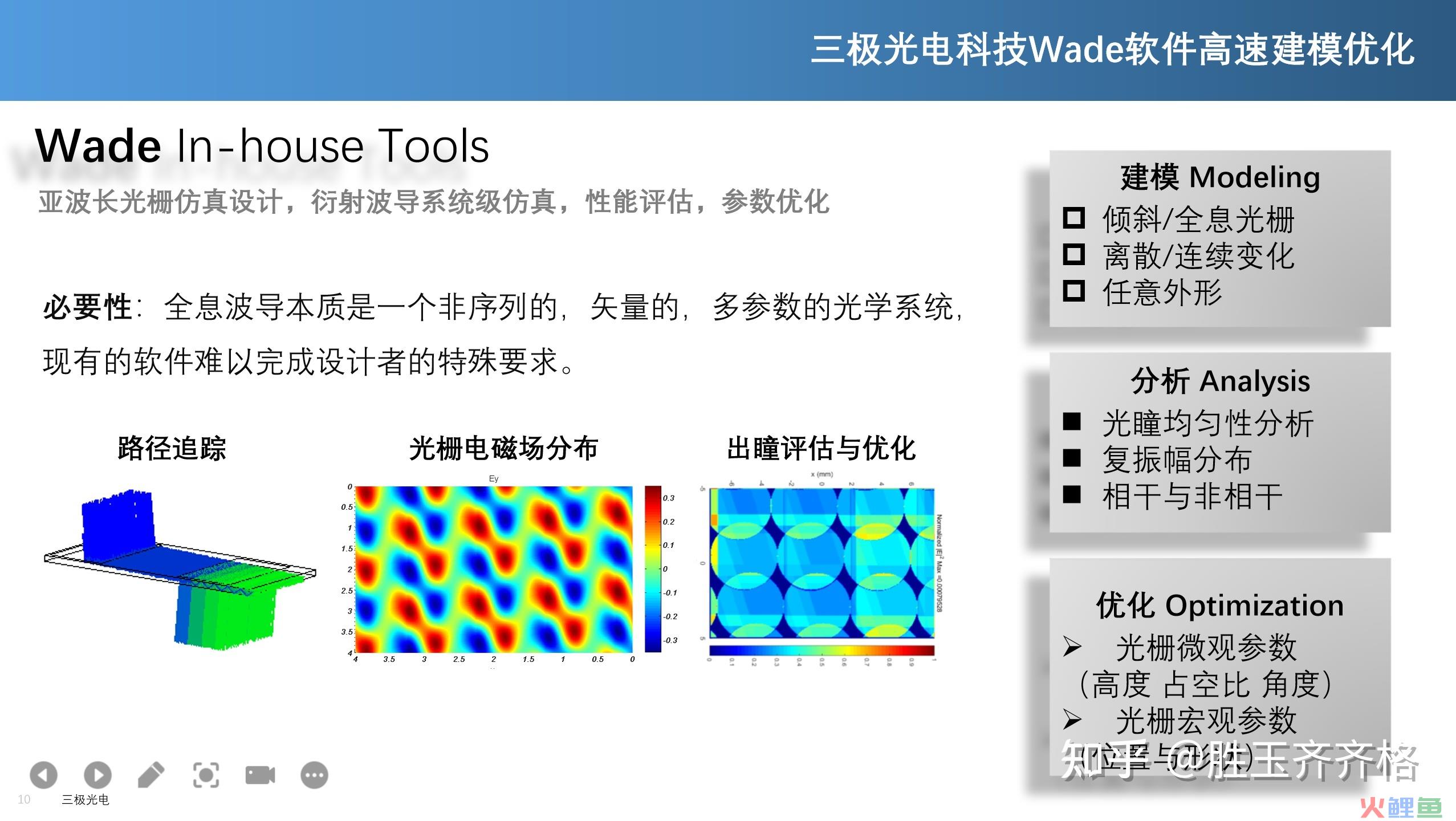

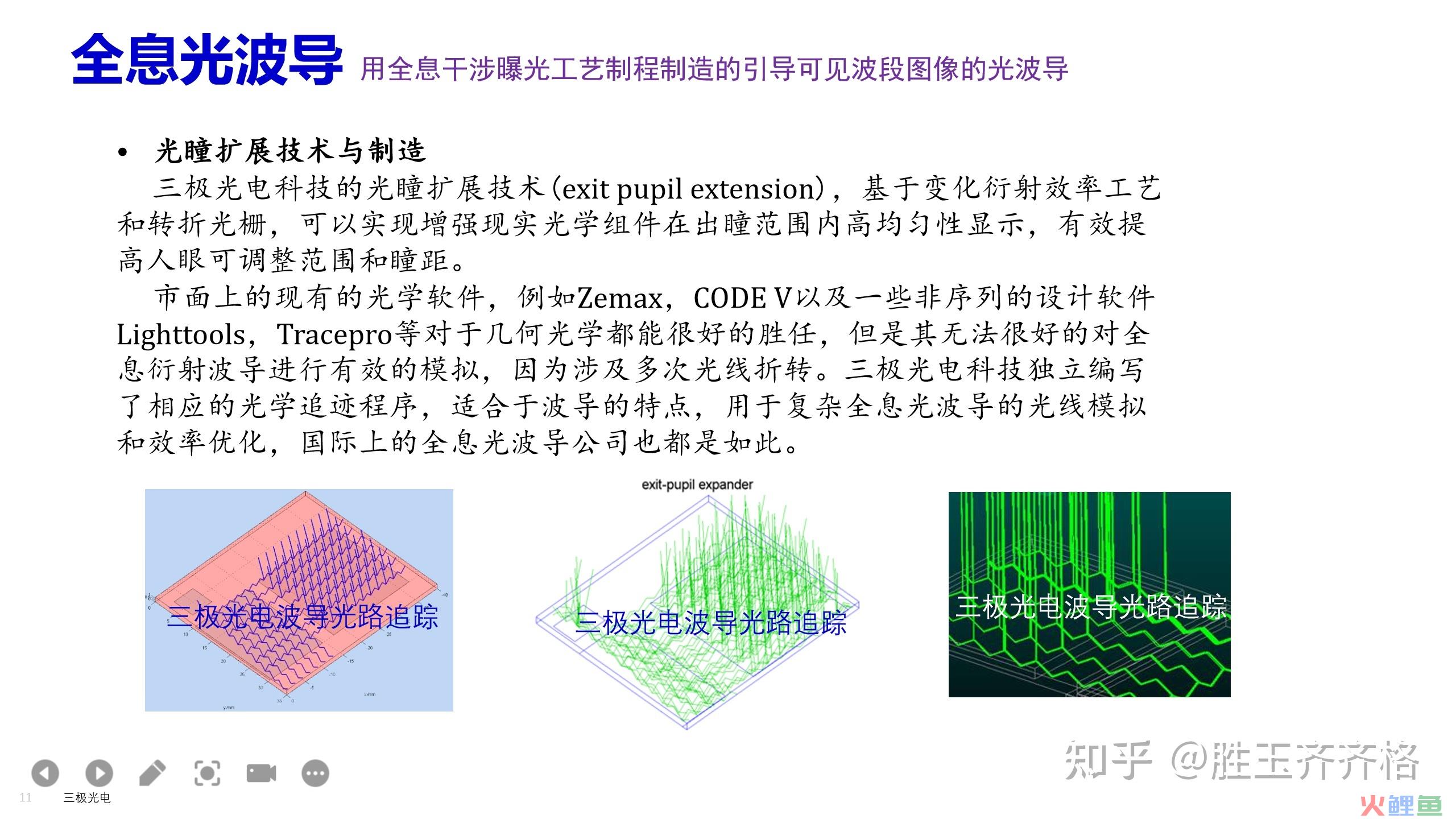

三极光电全息波导焦点技术与工艺三极光电全息波导系统数据设想仿真

全息光波导看似只是一片普通玻璃，实则是一个光学系统，这片玻璃决议了光源以什么形式，什么光强入射，决议了光学系统的视场角、出瞳距、眼动盒等关键性参数，AR眼镜,ARHUD等皆围绕着这一小片玻璃展开，是全部系统的最焦点地点。

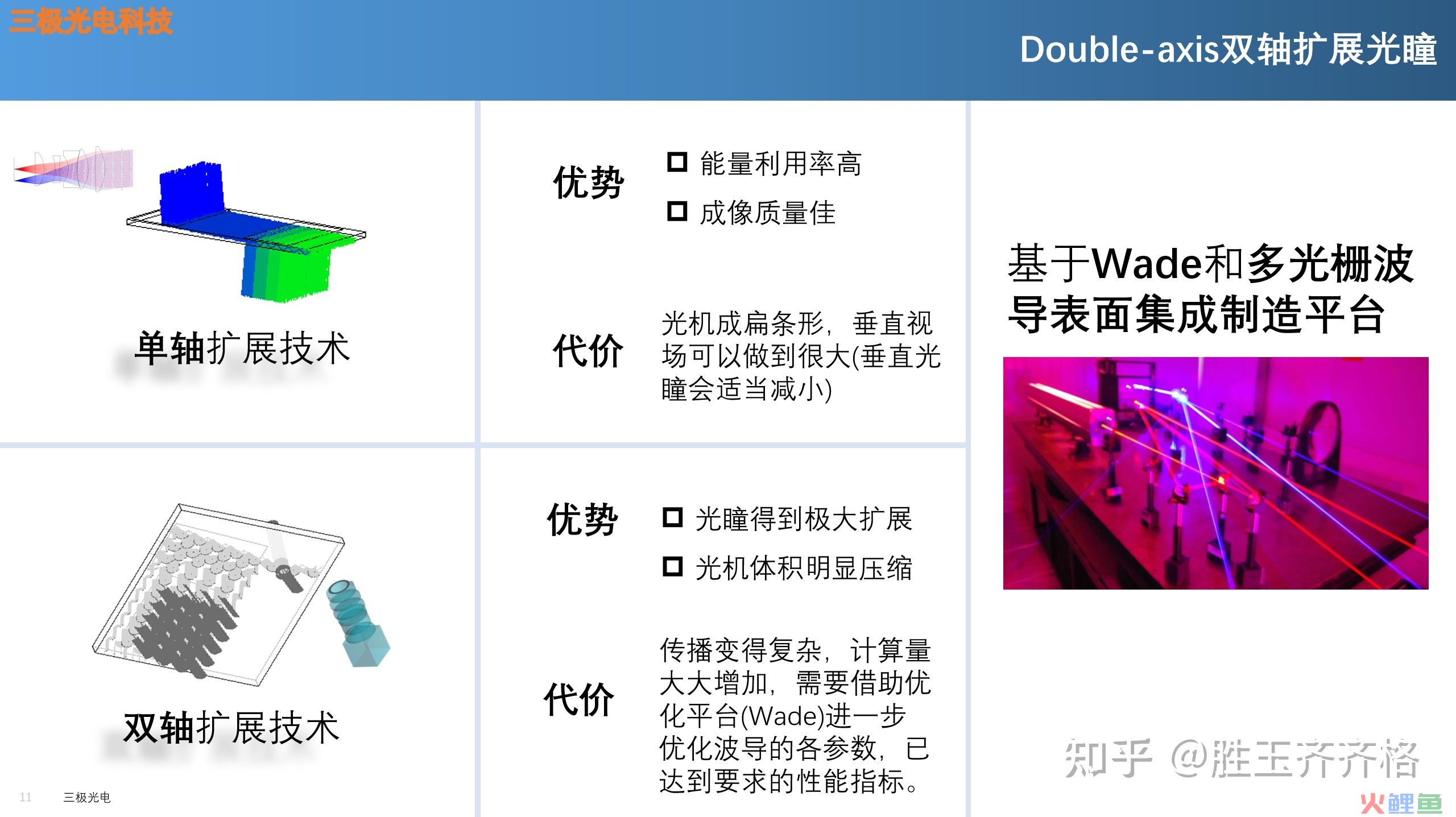

三极光电科技全息光波导系统设想全息光波导扩瞳好坏势

光能是守恒的，光栅衍射转化有损失，全息光波导的系统设想对光能操纵率也影响庞大，出格是扩瞳对光能操纵率影响庞大。

三极光电成熟的工艺材料

全息工艺基于全息光场信息记录材料而开辟，三极光电在这方面已经利用二十多年，产物耐候性极高，经过军品耐候性测试并在军工南北团体皆范围化婚配焦点光学元器件，

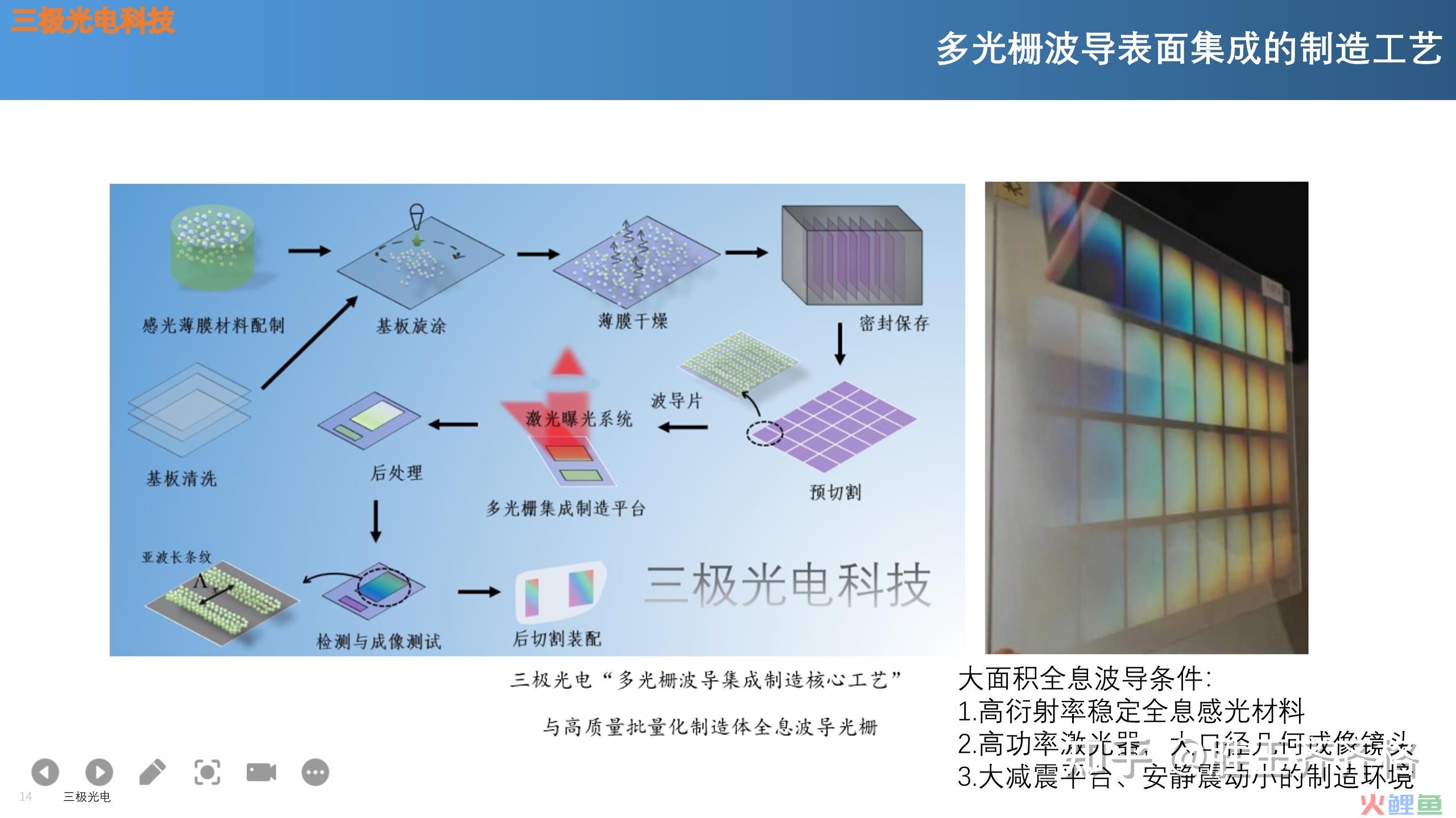

全息光波导光栅制造流程全息光波导设想及制造

体全息光栅波导是多个体全息光栅集成到波导概况的光学组件，实在现光芒的屡次转折和传输，实现光信号的转移和复制，为新一代增强现实信息显现焦点光学元件。三极光电科技基于多年体光栅研发技术，在体全息光栅波导范畴快速成长，具有丰富的研发和制造功力，并把握多项关键工艺与技术：

多光栅集成制造

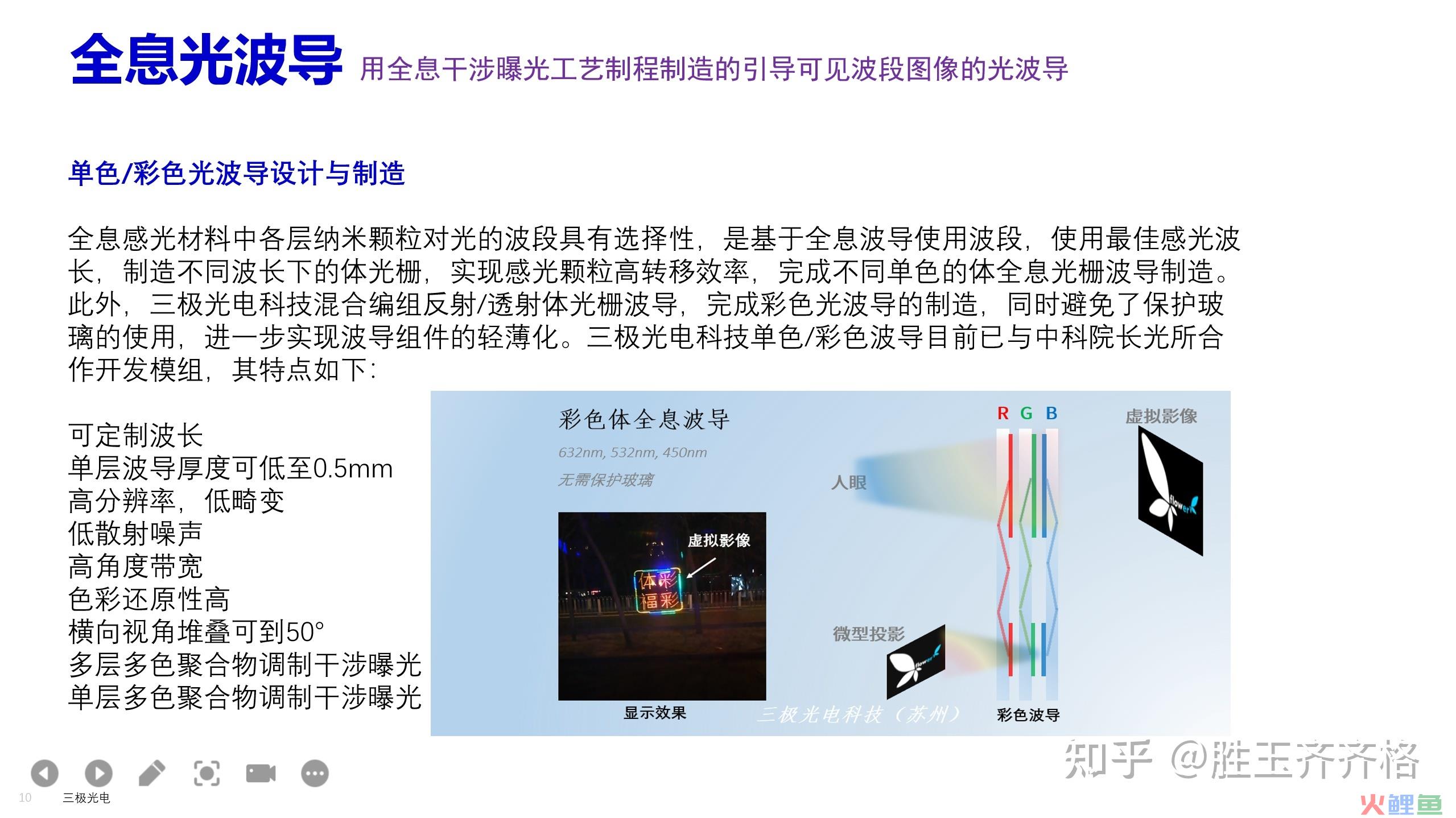

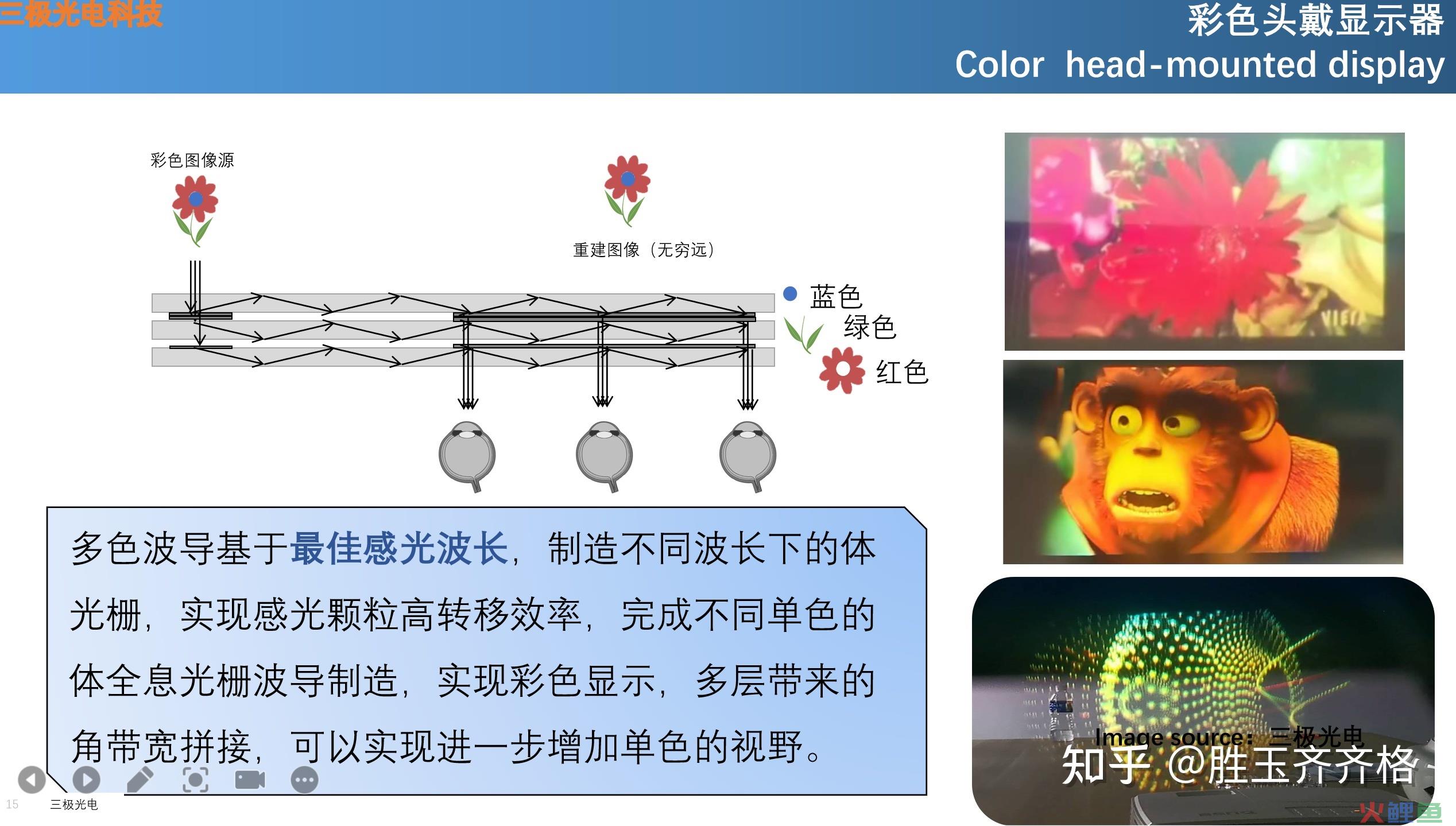

单色/彩色光波导设想与制造

光瞳扩大设想与制造

多光栅波导集成制造工艺

在制造全息波导的进程中，需要将多个全息体光栅集成到有限巨细的波导片中，这一进程由于感光材料的高度敏感性，轻易发生杂散光干扰。为此三级光电科技基于对材料特征的领会，以及制造光路经历，不竭调剂和试探，摸索并把握了“多光栅波导概况集成的制造工艺”，构建了多光栅波导概况集成平台或装备，可以实现波导概况多个附近光栅的高质量制造，同时可实现批量化制造。

三极光电波导成像显现全息光波导成像大面积全息光波导显现，1999年间三极光电科技技术领头人曾在某国营厂主持并亲身实施1m*0.6m全息光栅玻璃母版并投入现实生产利用全制程（全息感光材料涂布，全息干与曝光，后处置）大面积全息光波导ARHUD显现

全息光波导对于曲面反射镜所困扰的双光机可以很轻易的获得处理，对于全息波导平板显现来说，多光机也是很easy的计划，全息光波导ARHUD处理计划作为一个二维平面的思绪替换曲面反射镜立体的概念，不单在体积方面有绝对上风，比如三极光电评价了：

10*3度PGU+全息光波导体积约1.3L 单层单色

15*8度PGU+全息光波导体积约2.5L （单层单色，多层多色是4.5L）

全息光波导ARHUD还自然性的处理了阳光倒灌题目，体全息光栅属于布拉格光栅，只对系统设想波长敏感，AR全息光波扶指导的是可见光，对近红外发生热量的光芒不敏感，

全息光波导还在全息显现的集成度上面有着不成相比的上风。

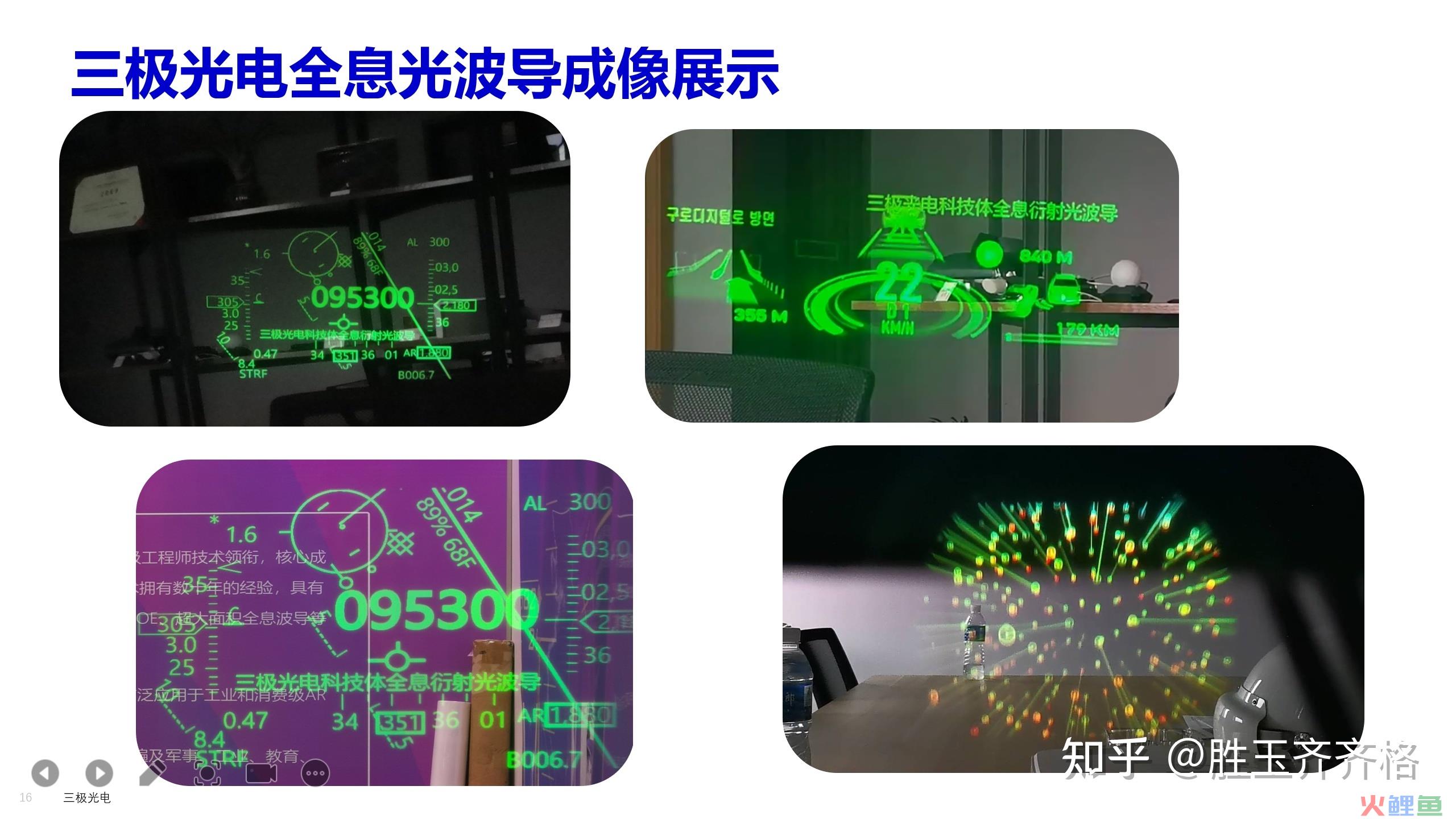

以下为小面积全息光波导成像展现

三极光电科技（苏州）有限公司是由处置全息衍射光学30年研发生产的兵总高级工程师领衔业内专业资深团队，三极光电在全息光场信息记录材料及衍生的全息衍射焦点光学技术，具有极薄弱的研发工艺沉淀。今朝，我们率先自立研制全息波导、85度超大视场角视网膜投影HOE、超大面积全息波导等产物，成像清楚，处于国际领先职位。

全息光波导是现今全球AR光学的支流光学处理计划，是下一代计较交互平台，下一个三十年文化的焦点钥匙，是AR的根本焦点部件，在AR范畴是比芯片计谋级更高的光学元，件普遍利用于产业和消耗级AR智能眼镜、单兵作战头盔、交巡警头盔显现器、装甲车及飞翔360度环视瞄准头盔、车载和机载HUD等广大范畴。

三极光电已经建成中国唯一范围化全息衍射光学器件生产线（包括一套6米*15米的全息干与光场信息光刻记录系统）
