业务流程图的绘制
-
-
hy行业 这家伙很懒，还没有设置简介...
0 人点赞了该文章 · 36 浏览
业务流程图的绘制是按照业务的实际处理步骤和过程进行的。
业务流程图是一种系统分析人员都懂的共同语言, 用来描述系统组织结构、业务流程。
1．业务流程图的基本符号及含义
图：业务流程图的基本符号和含义说明
2．画业务流程图的步骤与例子
(1)现行系统业务流程总结
在画业务流程图之前，要对现行系统进行详细调查，并写出现行系统业务流程总结。例如，开发人员在系统调查阶段了解到某企业的会计核算形式是科目汇总表的核算形式，其帐务处理业务流程如下：
根据审核无误的原始凭证汇总表编制记帐凭证，包括现金收付、银行收付、转帐凭证。 根据现金收付款凭证登记现金日记帐。 根据银行收付款凭证登记银行存款日记帐。 根据银行送来的对帐单对银行存款日记帐核对。 根据记帐凭证及所付原始凭证登记有关明细帐。 根据记帐凭证，按相同的借贷方汇总出科目汇总表。 根据科目汇总表登记汇总分类帐。 将明细帐科目余额与财产物资实用数核对。 把总分类帐余额与有关明细帐余额核对。 根据总帐、明细帐余额编制各种会计报表。（2）业务流程图的绘制

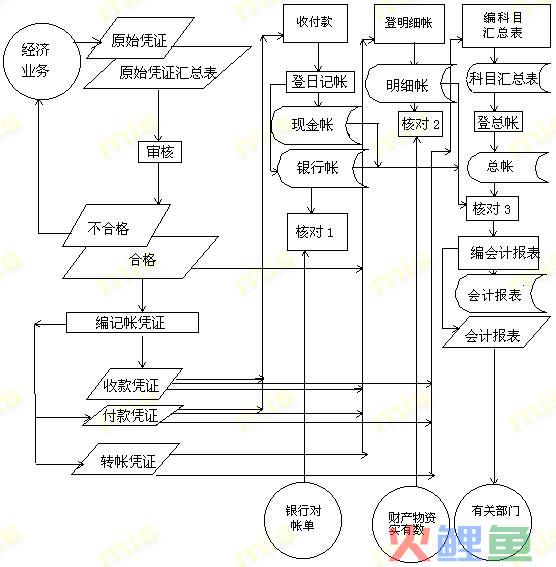

根据上述业务流程可以绘制出该企业帐务处理业务流程图，如图所示：
图：帐务处理现行系统业务流程图
