上次介绍了活动图，这次分享 UML 中，另一种流程分析利器——时序图。

以前每次要分析流程，我都会用活动图。直到有一次，我面对一个业务流程，画活动图，画来画去，总觉得哪里不对，但又表达不出来，感觉如鲠在喉。

后来，我想起时序图，用时序图把流程梳理了一遍，豁然开朗。

原来，用不同的视图去描述同一个流程，能让我们看到自己未曾发现的问题。就像看足球比赛，在多个不同位置的摄像镜头下，能看到球员更全面的表现。

此后，我用时序图甚至比活动图还多。

那么，它有啥特别之处，居然能替代活动图来分析流程？我们一起来看看。

01  解读时序图

时序图，也叫序列图、顺序图，是 UML 中常用的动态视图，用于描述多个对象参与实现业务目标时，彼此之间按时间顺序进行交互的过程。时序图，用来表达对象或角色之间交互的信息传递和时间顺序，特别方便。每次梳理流程，跟开发沟通，我都会借助它来描述。绘制时序图，将一个个对象和其交互动作列出来，可以直观反映出，每个对象对其他对象、或其自身做的交互动作，让我们看到业务内部的运作、系统之间的互动，从而搞清楚业务规则、系统逻辑。在《火球：UML 大战需求分析》一书中，作者总结特别好：“任何复杂的交互，都可以分解为自己与自己、自己与别人、别人与别人的多个简单交互”。时序图正体现了这种逻辑，所以，它表达交互逻辑时，非常清晰简单。

客户用 ATM 取款的时序图

作为产品经理，如果我们能掌握这一利器，用来分析业务、定义需求，与开发沟通，定能大大提高效率。时序图常见的应用场景，是在支付领域。例如，微信支付的开发者文档，就用时序图来表达支付的实现逻辑。这么好的工具，赶紧学一下吧。

02  时序图的构成

时序图的常用元素很简单，分别有：对象（角色）、生命线、会话、消息（简单消息、返回消息）。

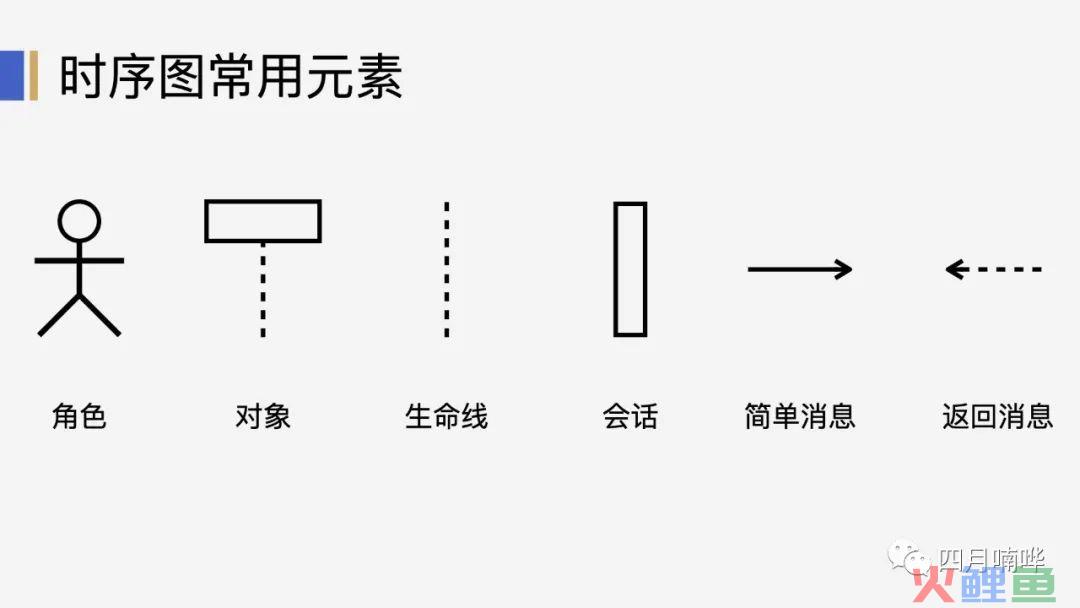

时序图的常用元素

1、对象

对象，指与业务、产品或系统相关的人、事、物，可以是人、部门、系统等。通常用矩形表示，画在时序图的顶部，对象名写在矩形内。其中，参与交互过程的人，如用例图的参与者、参与完成业务目标的相关人员，通常称之为角色。网上有的会把对象和角色分开来，我理解这些都是对象。只不过，在图形上，角色与用例图的参与者一样，用火柴人表示，比较好理解。因为，UML 是面向对象思想的指导下，来描述软件产品的分析与设计。面向对象，则将现实世界的人事物，看成一个个独立的个体，称之为「 对象 」。它们又可以根据不同的需要，以不同的角度，被归纳在一起，这就是开发人员常说的「 类 」。比如，西瓜、苹果、梨是不同的对象，它们可以归为一类——水果；苹果手机、华为手机、小米手机，可以归为手机。对象的命名，一般格式为：对象名:类名，如「  李四:客户 」。按照语法，冒号和类名是必需的，对象名是可选的。具体地说，「  李四:客户 」表示李四是客户的实例，即具体到某个客户的名字。实践中，并不需要具体到实例，对象名可以不写。我的做法是，直接写一类对象的名称，如某某系统、某某部门。

2、生命线

每个对象下有一条垂直的虚线，这就是对象的生命线，从上往下，代表时间的先后顺序。

3、会话

会话，也叫激活框，它代表在对象生命线上某个阶段执行的操作，以一个偏窄的矩形表示。每一次会话，表示一次相对完整的交互过程。不过，怎样算一次会话，实践中有点难区分，需要多练习体会。我常按照操作的完整度来画，有时甚至不画，有些专业的 UML 工具还能自动生成会话。

4、消息

消息，表示对象之间发送的信息或做的事情。消息，有的分为三种：同步消息、异步消息、返回消息。从产品层面，并不需要规定技术的实现方式，是同步还是异步，这交给开发人员设计，会更为合理。因此，我基本只用两种消息来表达：简单消息、返回消息。

1）简单消息

简单消息，用箭头实线，表示一个对象，向另一个对象发的信息，或做的事情。它不强调消息的类型，只表示交互，足以满足大部分情况。

2）返回消息

返回消息，用箭头虚线，表示一个对象，收到另一个对象的信息后，再向其返回的信息，或做的事情。消息线上方的文字，则是注明传递的消息或执行的动作，一般用动宾短语。这些对象间的交互消息，画在两个对象的生命线之间。对象自身做的事情，则画在自己的生命线上。

5、组合框

现实业务、系统流程中，总会有特殊情况，不可能完全按时间顺序、一条线走完。这时，就需要用到组合框（frame）来表示常见的特殊情况，如分支、循环、并行等。遇到这些特殊情况时，就可以把相应的交互流程放入这个框中。

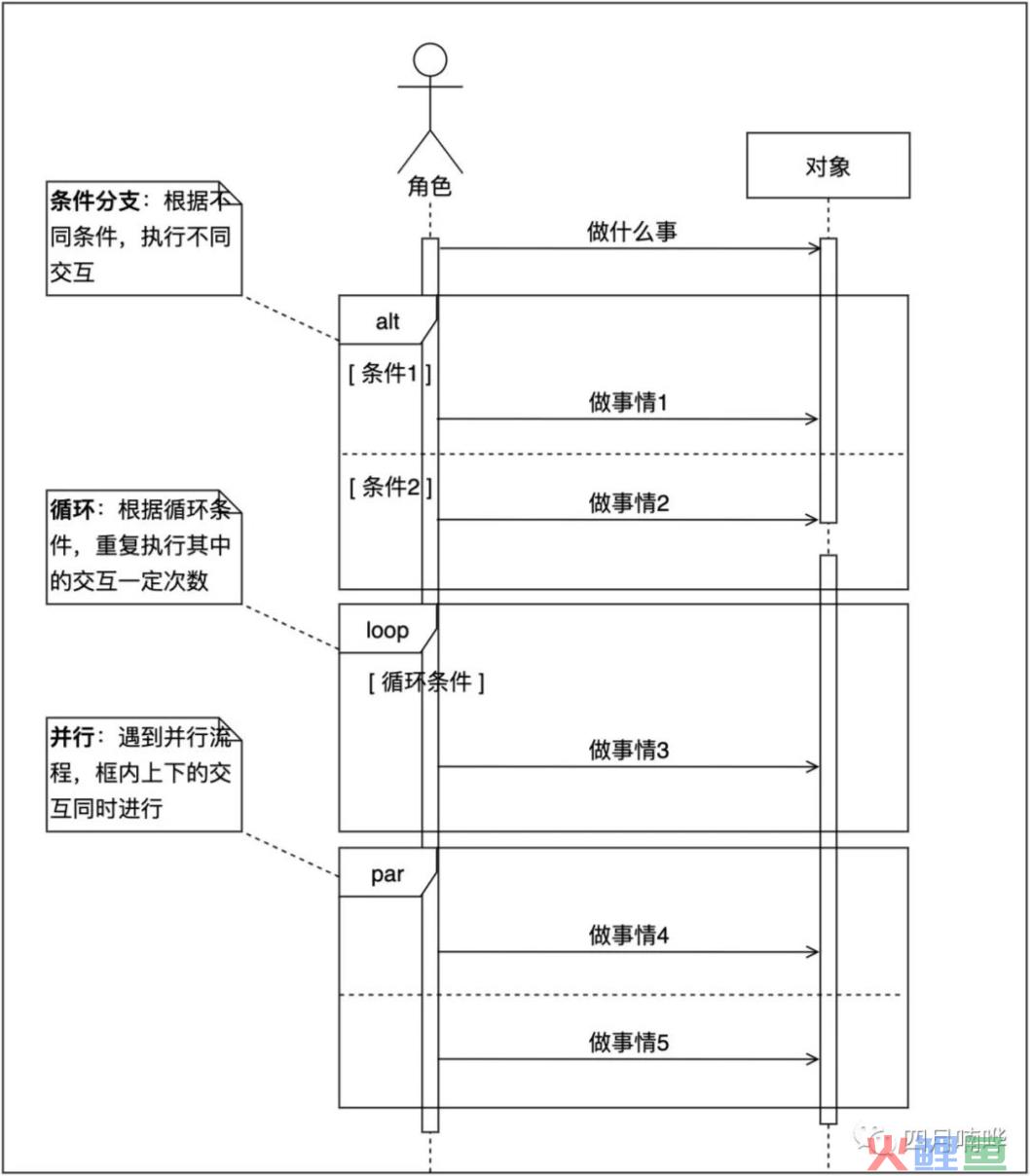

时序图三种常用的特殊结构

03  时序图的画法

下面，还是以之前的 「 手机话费充值 APP 」 为例（案例详见《用例图这样画，3步让你做需求分析有理有据》），来了解时序图如何用。常用的画图工具，有 Visio、ProcessOn ，现在很多在线文档也支持 UML ，如腾讯文档、飞书云文档。时序图的画法也很简单，一句话就能说完，可是要灵活掌握，还得多加练习。首先，选定要展开分析的用例或目标；接着，分析都有哪些对象、角色参与了实现过程；然后，将它们在实现目标过程中，彼此之间的交互动作，按照时间轴的顺序列出来。再简单点，就是定目标、找对象、列消息三步走。

1、定目标

画时序图，与活动图一样，要指定某个用例，或目标展开。这些动态视图，是用来描述在静态视图（如用例图）定义的结构下对象的行为。

本质上，它们都是在描述谁如何参与完成业务目标。

明确了用例或目标，才能保证绘制的流程，边界清晰，过程完整，不会越画越乱。

比如，我们用时序图来分析案例中「 充值话费 」用例的实现过程。这时，就别把「 支付金额 」用例的交互也画进去，把它们画在一起，会增加阅读难度，不利于沟通表达。

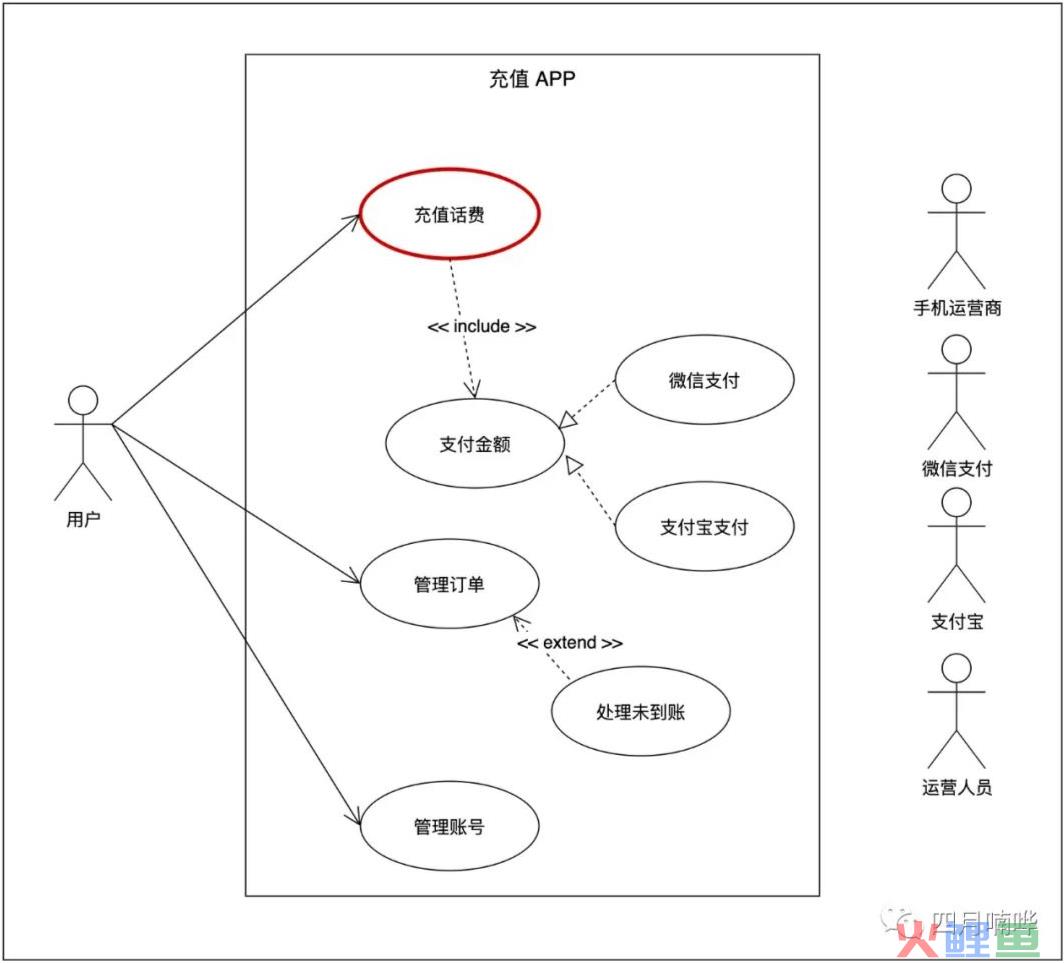

 案例中「 充值 APP」 的系统用例图

2、找对象

之前的文章已经分析出，案例中，充值得有手机运营商支持；支付得对接微信支付、支付宝；协助用户处理未到账，还需要有运营人员介入。

整个充值 APP ，还应包括管理后台系统 ，才能完成相关的管理操作。

因此，先将它们列出来，每一竖列，表示一个对象或角色，每个对象有一条生命线。

为方便阅读，可将流程中最先发起消息的对象放在最左边；再将交互多的对象摆在附近，别隔太多对象，这样画出来的图会更清晰简洁。

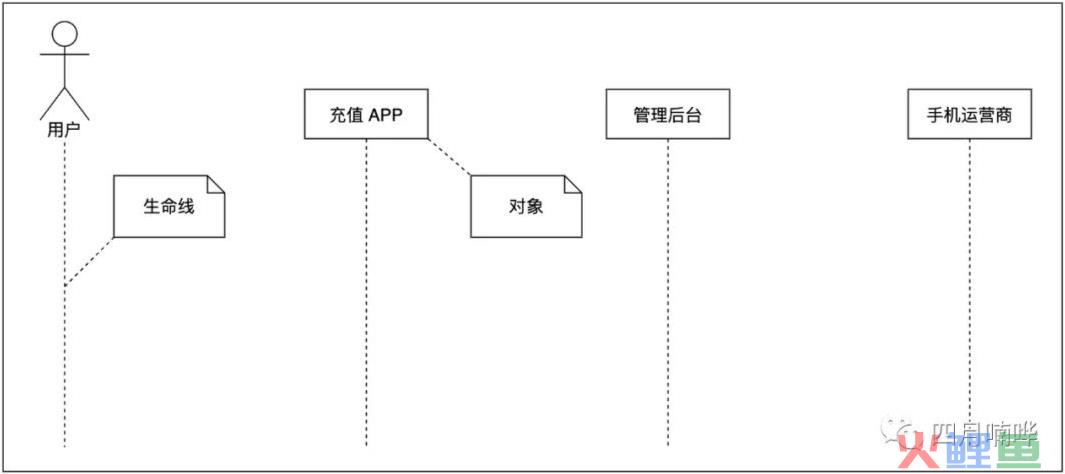

充值 APP 「 充值话费 」用例的相关对象

因此，先将它们列出来，每一竖列，表示一个对象或角色，每个对象有一条生命线。

3、列消息

找到了对象，就可以列出对象间的交互消息。为了方便你回顾 「 充值话费 」用例的实现过程，咱们先上之前已经得出的活动图。

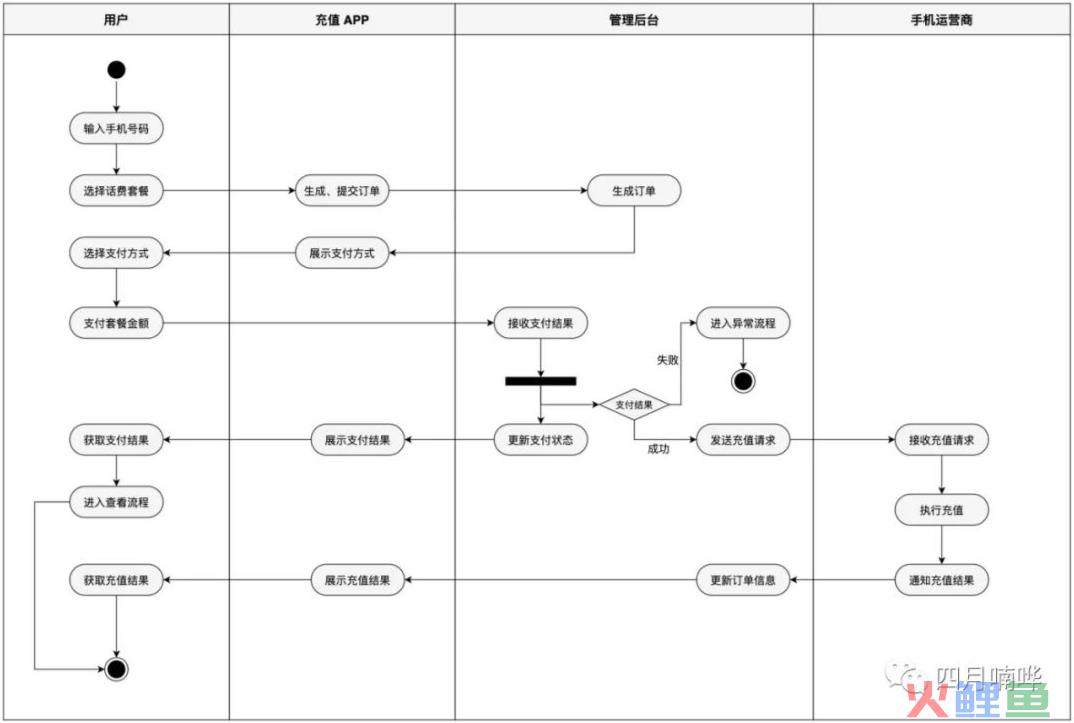

充值 APP 「 充值话费 」用例活动图

因此，先将它们列出来，每一竖列，表示一个对象或角色，每个对象有一条生命线。

工作中，我们把流程弄明白后，就可以边理边画，将对象间的交互，从最先发起的消息，一个个从上往下依次列出。

有些消息有带参数的，可以在描述文字后注明。如下图的第 7 步，充值 APP 生成并提交订单至管理后台，可以在括号里写上订单有哪些字段信息（如订单号、手机号码、购买时间等）。

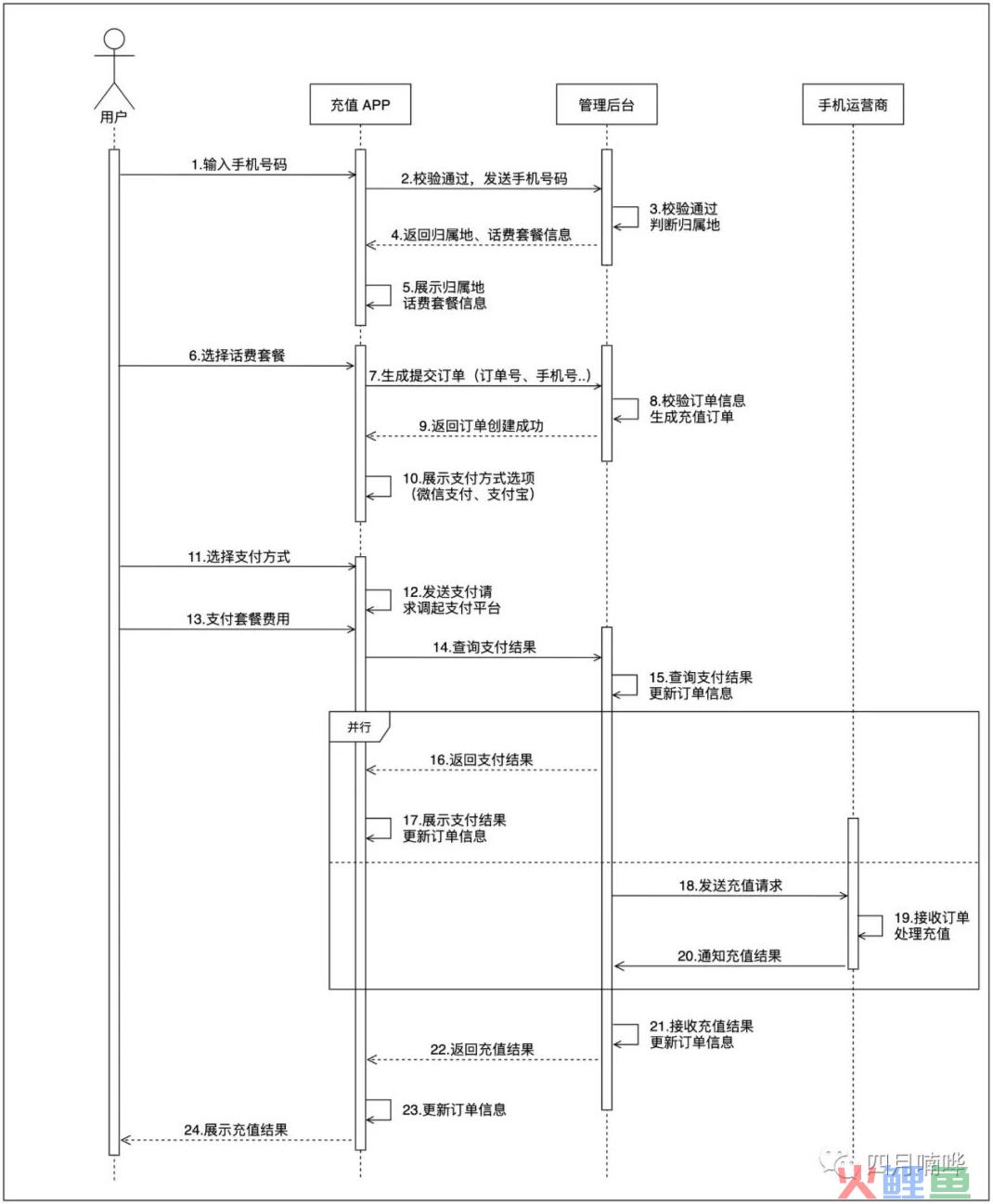

充值 APP 「 充值话费 」用例对象交互时序图

因此，先将它们列出来，每一竖列，表示一个对象或角色，每个对象有一条生命线。

在 UML 中，时序图的消息是没有序号的。使用中，我发现为每个消息加上序号，比较方便描述与阅读，一直习惯这么用。

「 充值话费 」用例的流程中，刚好有一个并行流程，即上图的第 16 至 20 步。管理后台在返回支付结果时，还需同步向手机运营商发起充值请求，这是常见的并行流程。因此，将其画在组合框中，表示这里面上下两部分交互是同时进行的，不分先后。从这里不难看出，分支一多，时序图会比较难画，也不好理解。

确实，时序图不太适合表达多分支的复杂流程。因此，我们用时序图更多是描述主干流程，复杂的分支可单独抽取出来画，也可以用文字说明。

4、经验之谈

看到上面的泳道活动图和时序图，你可能会想，它们俩还挺像的，工作中究竟用哪个呢？它们都用于描述不同对象之间的动作。不过，泳道活动图，更侧重于表达谁做了什么事；而时序图，除了强调流程中交互的消息和顺序，还表达谁对谁做了什么事。我的体会是，遇到强调消息传递、时间顺序的，用时序图；遇到流程比较复杂、分支比较多的，用活动图。还可以多尝试两种都画，通过不同视角来观察同一个流程，会让我们的理解更加全面、深刻。实践中，时序图，常用于表达系统的接口请求与反馈消息，更偏向技术实现。作为产品经理，我们可以从产品视角、操作层面，用它来表达业务流程、产品流程。这样，开发人员也很好理解，便于他们进行系统设计。

04  总结

信息量还是不少，我给你总结下。

时序图，用来描述多个对象参与实现业务目标时，彼此之间按时间顺序进行交互的过程。常见的应用场景，是在支付领域。

用好时序图，能帮我们，搞清楚业务规则、系统逻辑，提高工作效率。

1、画时序图的方法

1）定目标，指定用例或业务目标展开分析

2）找对象，找出参与实现目标的对象/角色3）列消息，按时间顺序列出对象的交互消息

2、画时序图的经验

1）给交互消息加序号，方便阅读沟通

2）触发交互的对象画在最左，交互频繁的走近些

3）同一个流程，画不同视图，理解更全面、深刻

时序图，是我分析流程的最爱，有段时间我经常用它，突然灵感闪现，发现了它的高阶玩法，与数据分析结合（感兴趣可看下方的系列文章）。

多加练习吧，相信它也会是你的好帮手！
