随着互联网数字化越来越完善，数据可视化这个词的使用频率也越来越高，而图表是数据可视化中最常用的一种表现形式。无论是工作汇报还是后台设计，都离不开图表的使用。

然而关于图表类相关的资料太零碎了，不成体系，对于初学者非常不友好，本篇文章我从图表的祖辈开始，把它都给挖了出来，希望对你有帮助。

01 什么是图表

图表的定义：可直观展示统计信息的属性，对知识挖掘和信息直观生动感受起关键作用的图形结构，是一种很好的将对象属性数据直观、形象地可视化的手段。

英文叫法：Chart。

用户对图形的敏感程度远远大于文字，所以产品就需要把数据信息可视化，用简单的图形表示出更多的信息量，而图表是数据可视化中最常用的表现形式。

接下来我们来介绍图表的具体构成及元素解析。

02 图表的构成

图表是由：标题、图例、刻度轴、数据展示、网格线、提示信息、水位线、时间轴组成，每一个元素都有他存在的意义。在实际使用中不一定非得把元素全部展示出来，精简化显示想要展示的内容即可。

03 图表元素解析

3.1  标题

顾名思义，标题就是图表的名字，标题是必不可少的元素。标题的内容一定要言简意赅，不要太长，能两个字写清楚绝对不用三个字。

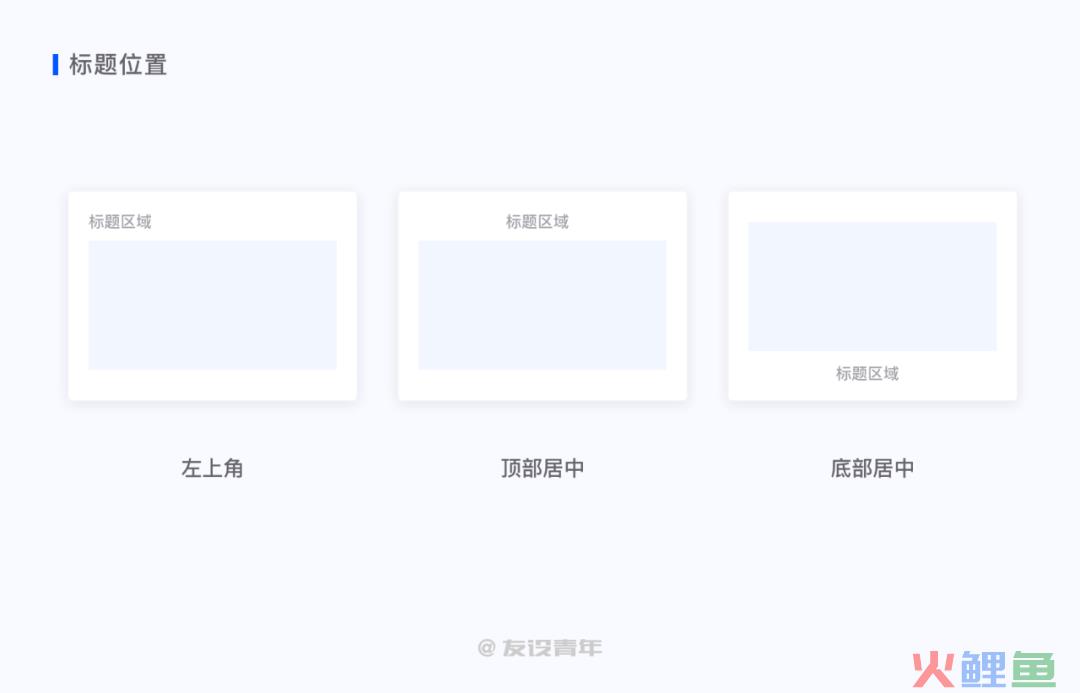

标题的常用位置有 3 个：左上角、顶部居中、底部居中。

一般情况下，标题字号 / 色值要突出一些，用户第一眼看到 chart 的时候，要清晰的看到这个图表是做什么的。

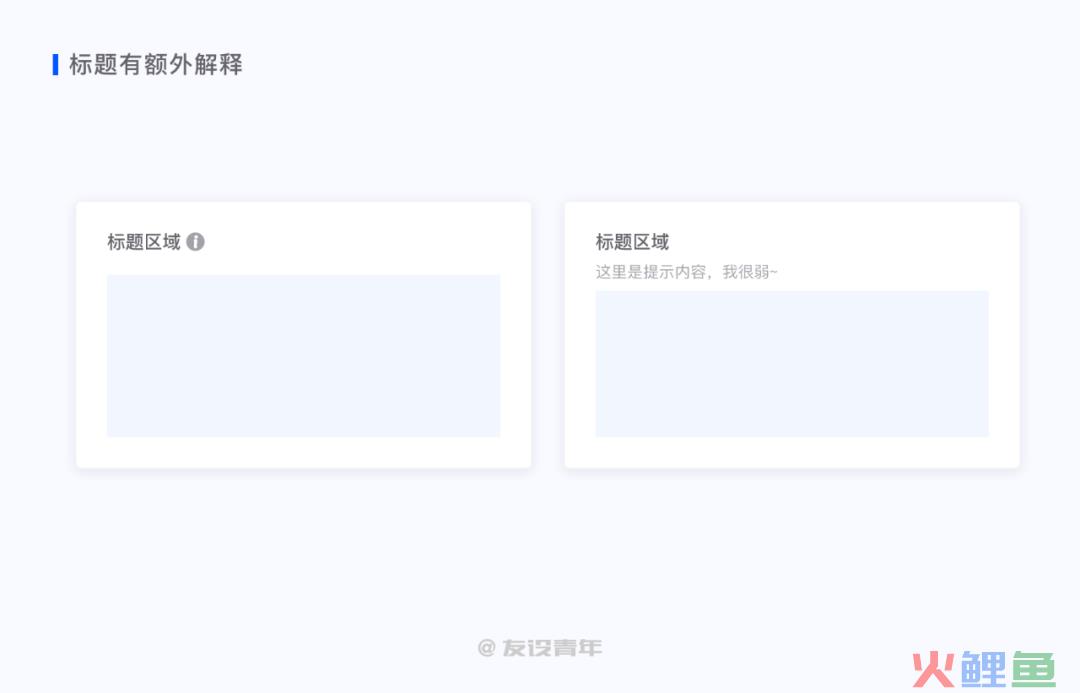

特殊情况下，如果需要对标题有额外解释的话，两种展现形式：

增加提示图标；

增加提示语。

3.2  图例

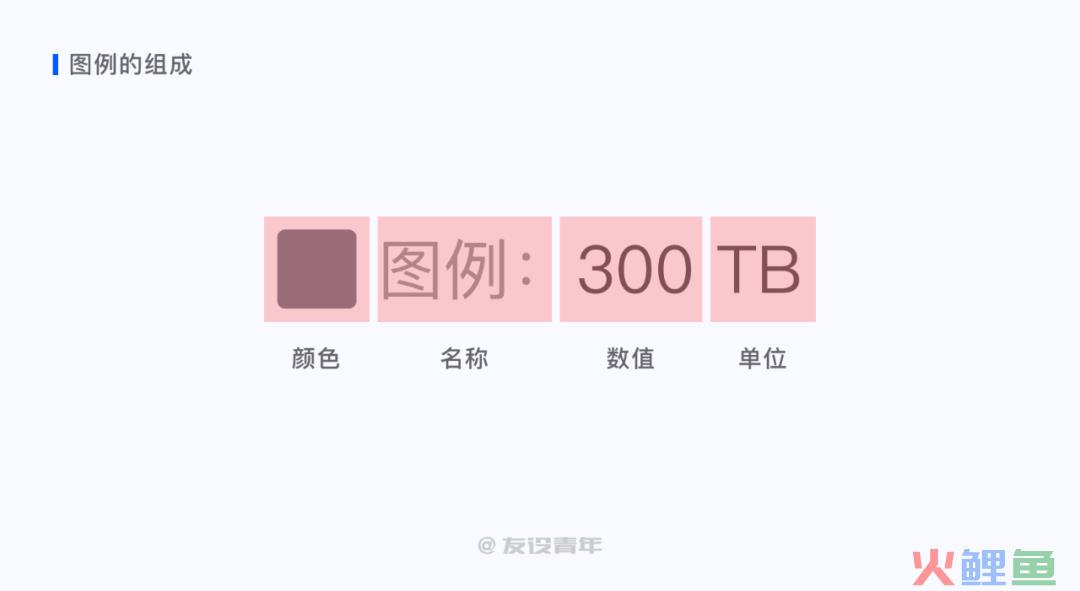

3.2.1  图例的组成

颜色、名称、数值、单位。

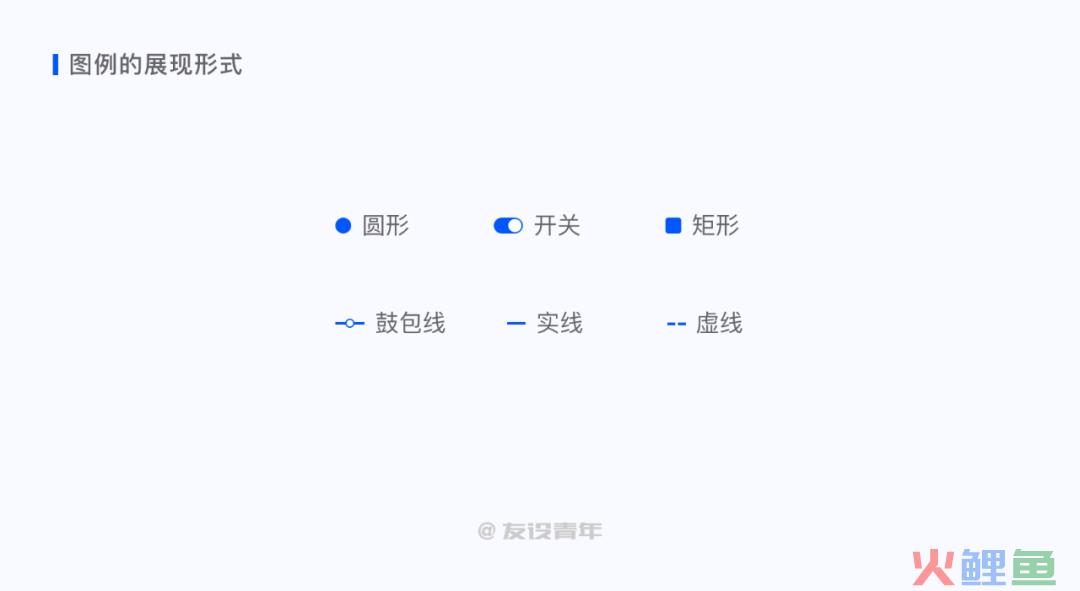

3.2.2  图例的展现形式

圆形、开关、矩形、鼓包线、实线、虚线。

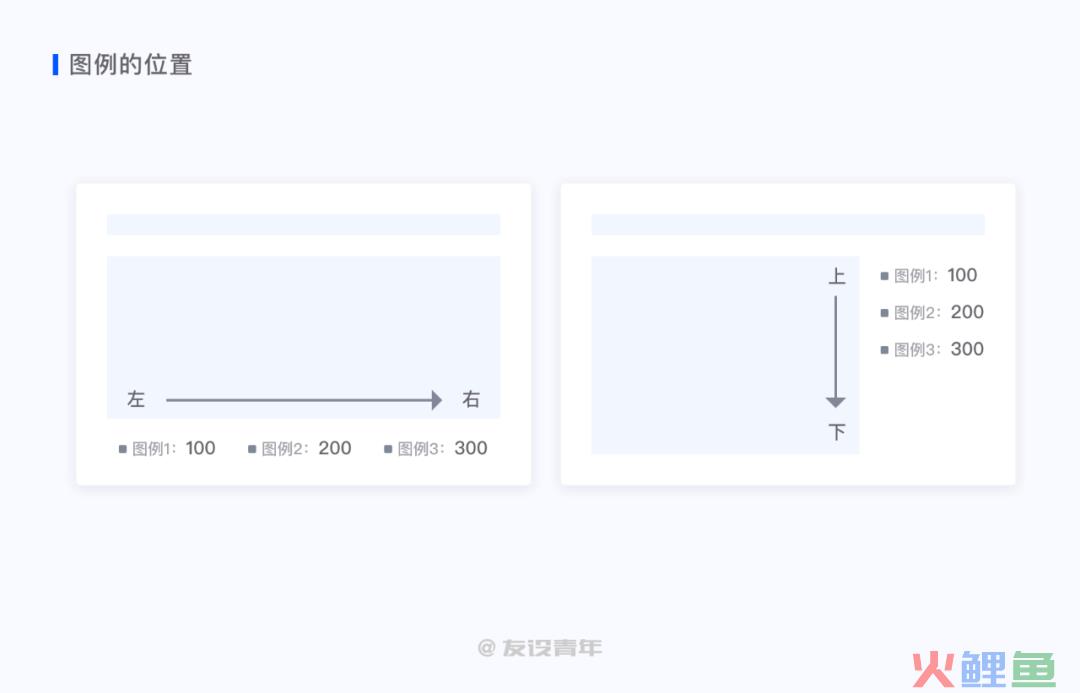

3.2.3 图例的位置

从左至右、从上至下。

3.2.4  图例的作用

标识出每个颜色所代表的的类别；

开启 / 隐藏数据显示；

图例显示的数值一般为当前值。

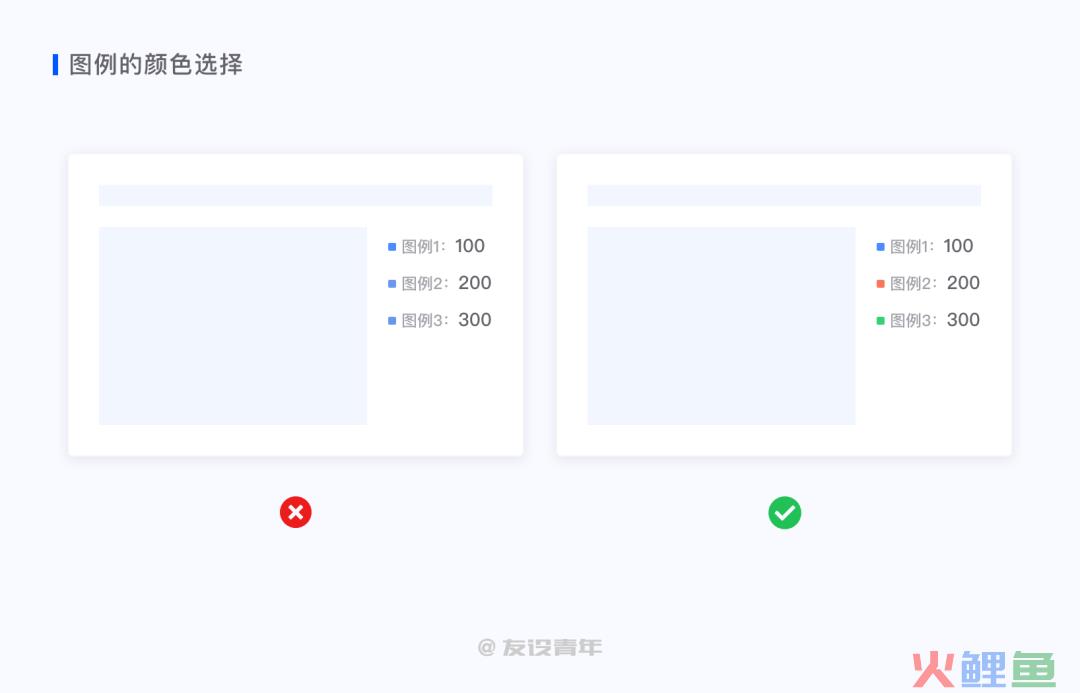

3.2.5  图例的颜色选择

同一组图例中，不要出现相近的颜色，否则在图表显示中分不清彼此。

产品使用中，要规范图例颜色使用，一般分为两种：

常用的图例颜色（颜色本身代表着行业中的某种含义），此类颜色需要是固定色值，无论哪个 chart 中，都是这个颜色；

无特殊含义的图例，可以规范出一个图例颜色的使用顺序表。那些无特殊含义的 chart 可以按顺序使用图例颜色，图例整齐划一。

3.2.6  图例过多时如何展示

如果图例可整合前提下，展示主要图例 / top n 图例，其他的图例做整合，增加个详情页来展示完整的；

如果图例不可整合/省略，则需要给出足够的展示空间。

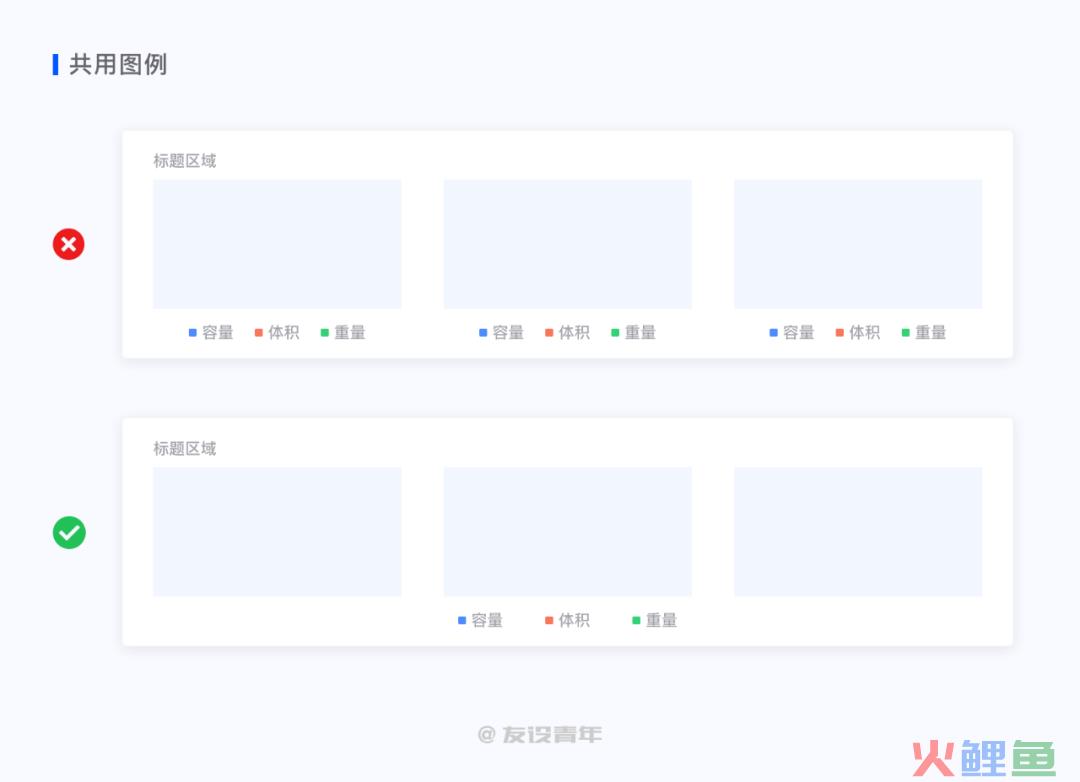

3.2.7  共用图例

如果多个 chart 的图例一样，可进行合并，减少冗余图例。

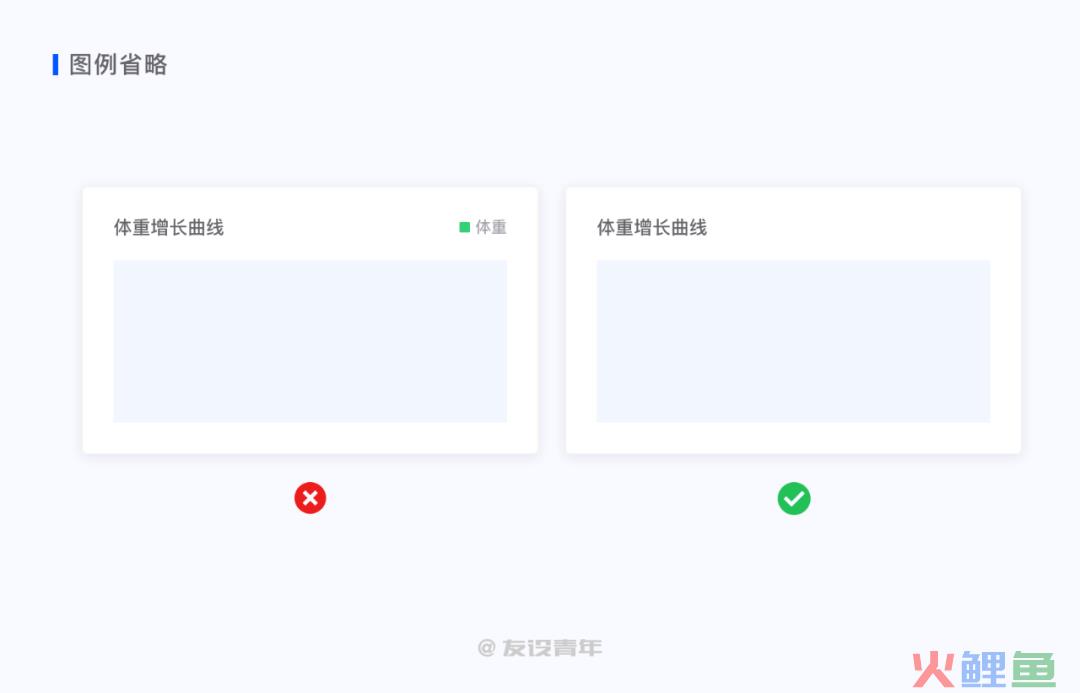

3.2.8  图例省略

如果 chart 中只有一个图例的话，可省略。

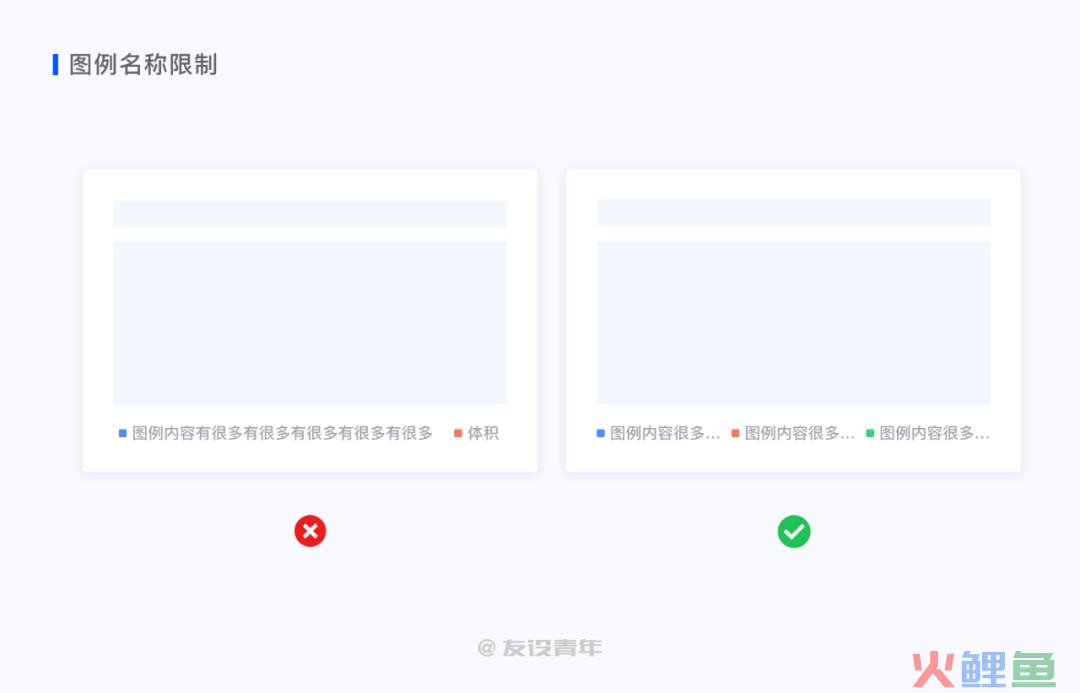

3.2.9  图例名称限制

根据不同使用场景，为了更好的展示效果，要给图例名称设置一个最大值，超过最大值后省略展示。

3.3  坐标轴

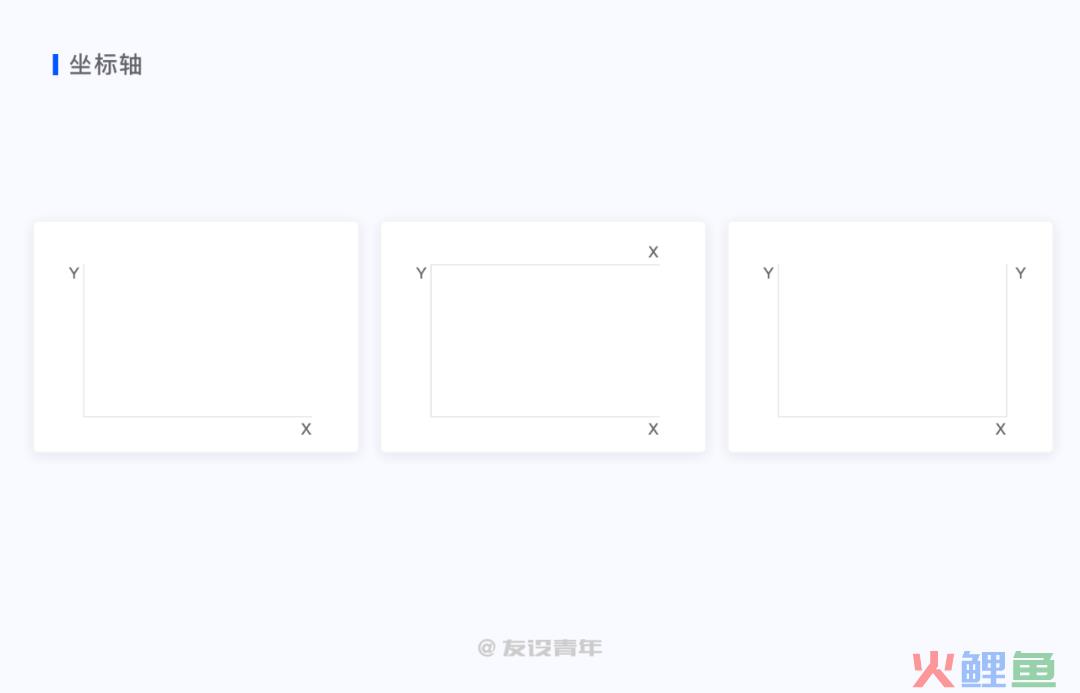

坐标轴分为 X 轴和 Y 轴，常规情况下为 1 个 X 轴+1 个 Y 轴。不过特殊情况下也会用到2X+Y 或 X+2Y。

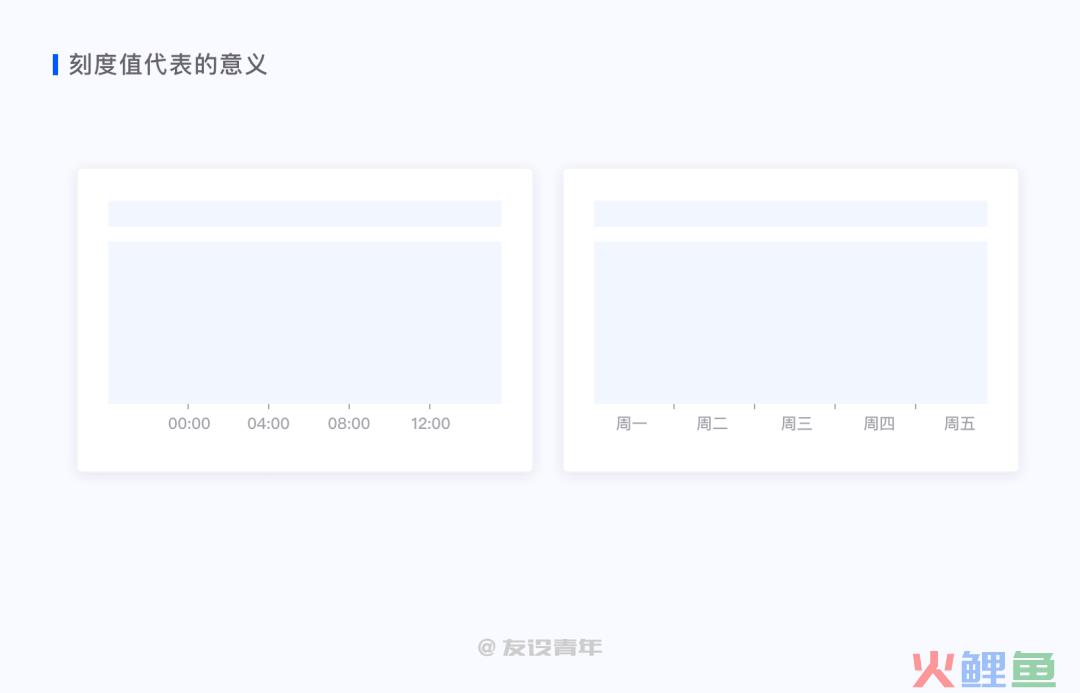

3.3.1  刻度值代表的意义

时间点：12:00；

时间段：周一、周二。

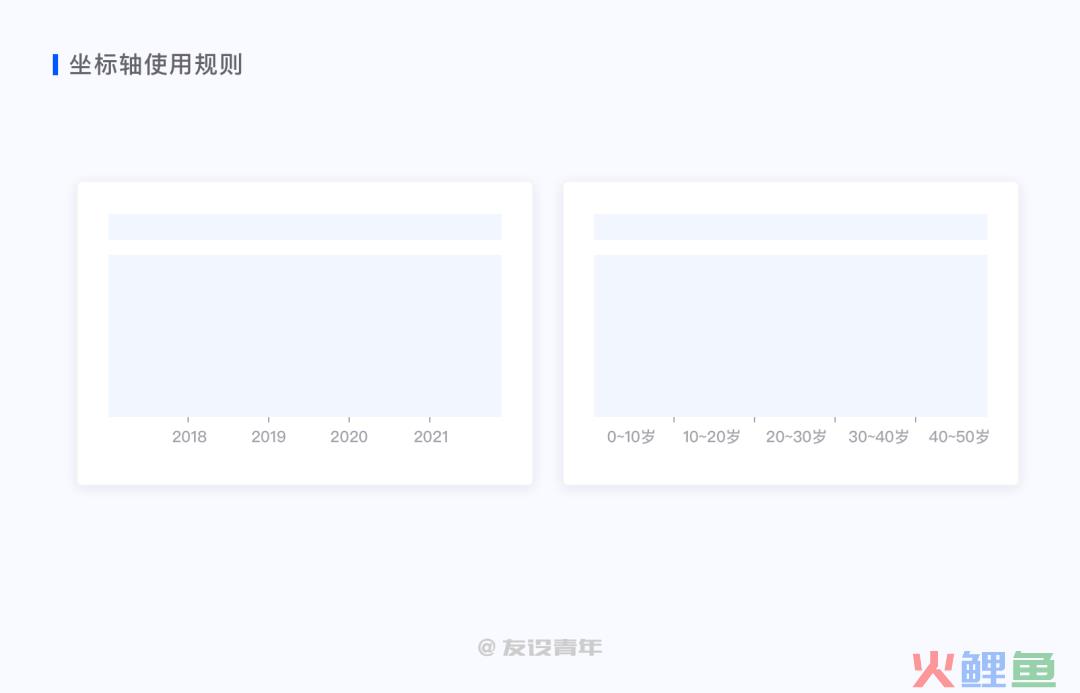

3.3.2  坐标轴使用规则

是否带单位：

如果刻度值的含义明确的情况下，可以不用带单位，比如：2018、2019、2020...；

如果刻度值含义有歧义的情况下，必须加上单位（具体是统一一个位置加单位，还是每个刻度值上加单位，则需要根据场景来判断）。

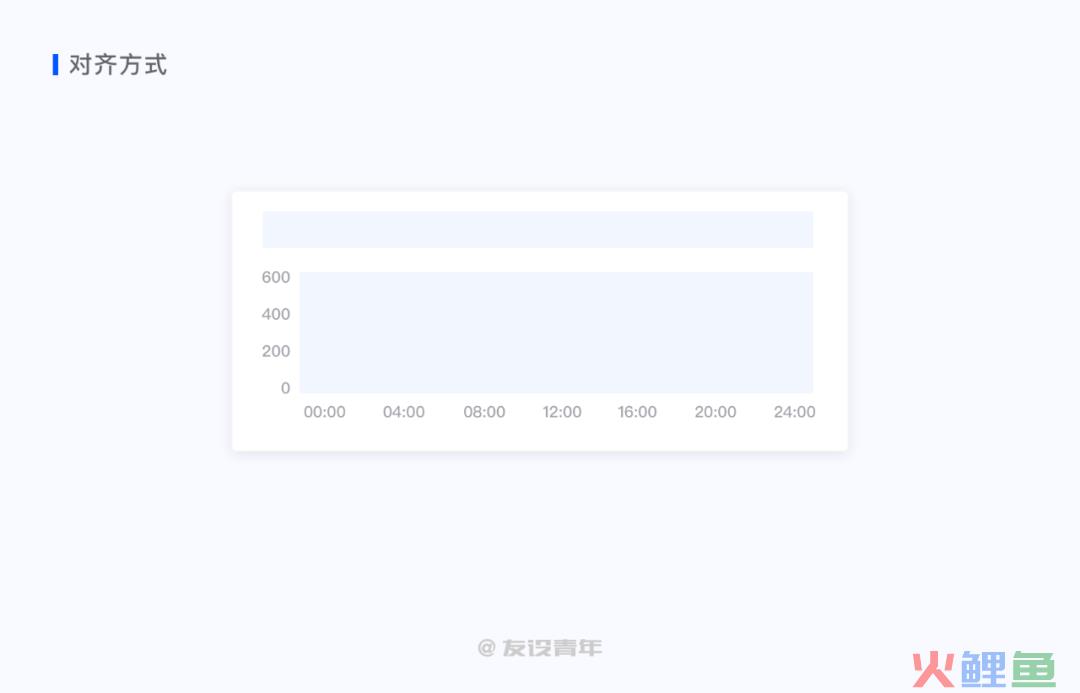

对齐方式（常用，但非必须）：

X 轴：居中对齐；

Y 轴：右对齐。

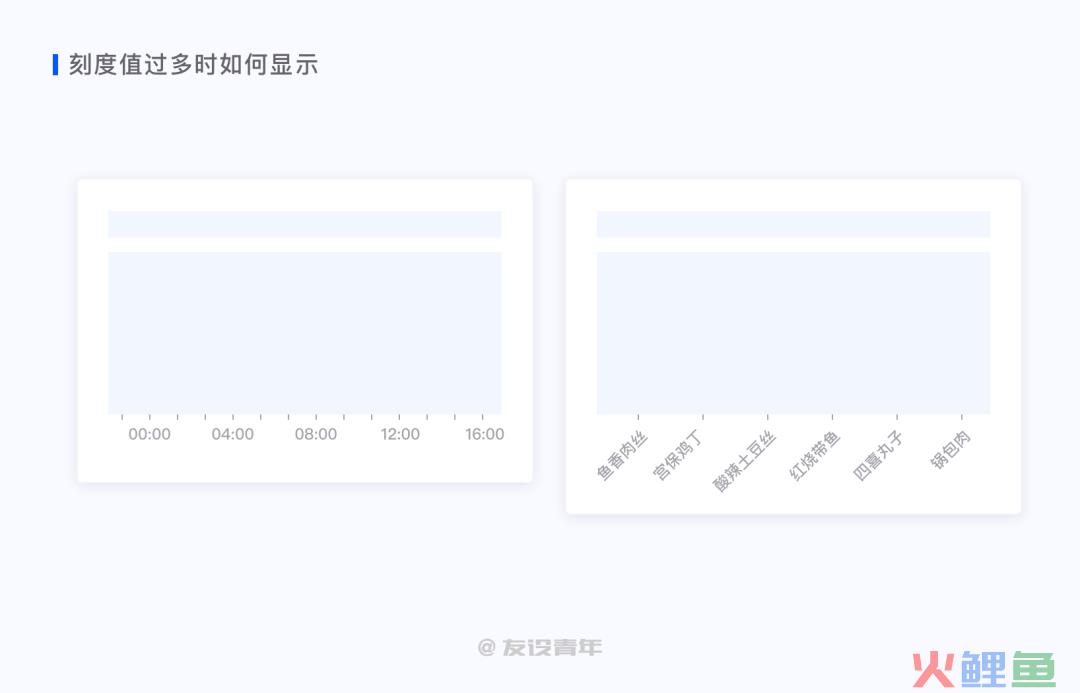

刻度值过多时如何显示：

可选择规律性省略刻度名称；

倾斜文字以显示更多的文案。

刻度值的选用一定要是同一个规律，禁止同距离的刻度值代表不同数据。

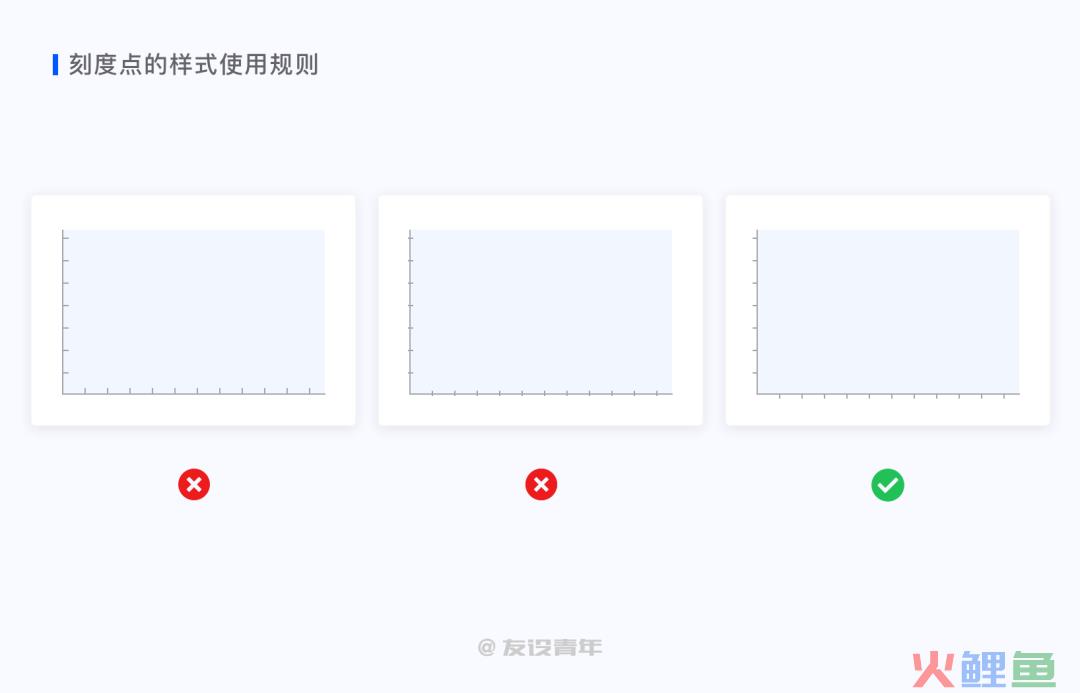

刻度点的样式使用规则：

刻度的线朝外。

3.4  数据展示

数据的展示是 chart 中最为明显的地方，可以说如果只显示一个元素的话，就是他了。

数据展示的使用规则：

边界要清晰，不可虚化；

多个数据同时显示的时候，要保证每个数据都能清晰的看到，可以采用透明度来保证所有数据的显示。

3.5  网格线

3.5.1  网格线的作用

呼应坐标轴，美观度。

3.5.2  网格线的使用规则

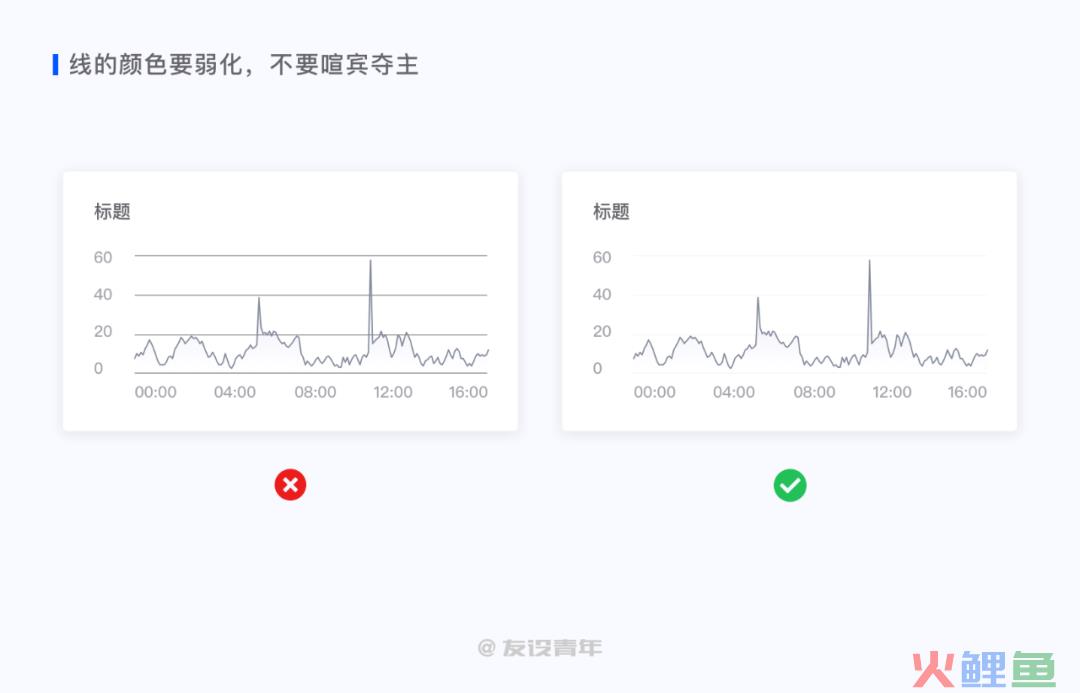

线的颜色要弱化，不要喧宾夺主；

网格线使用实线居多，尽量不用虚线。

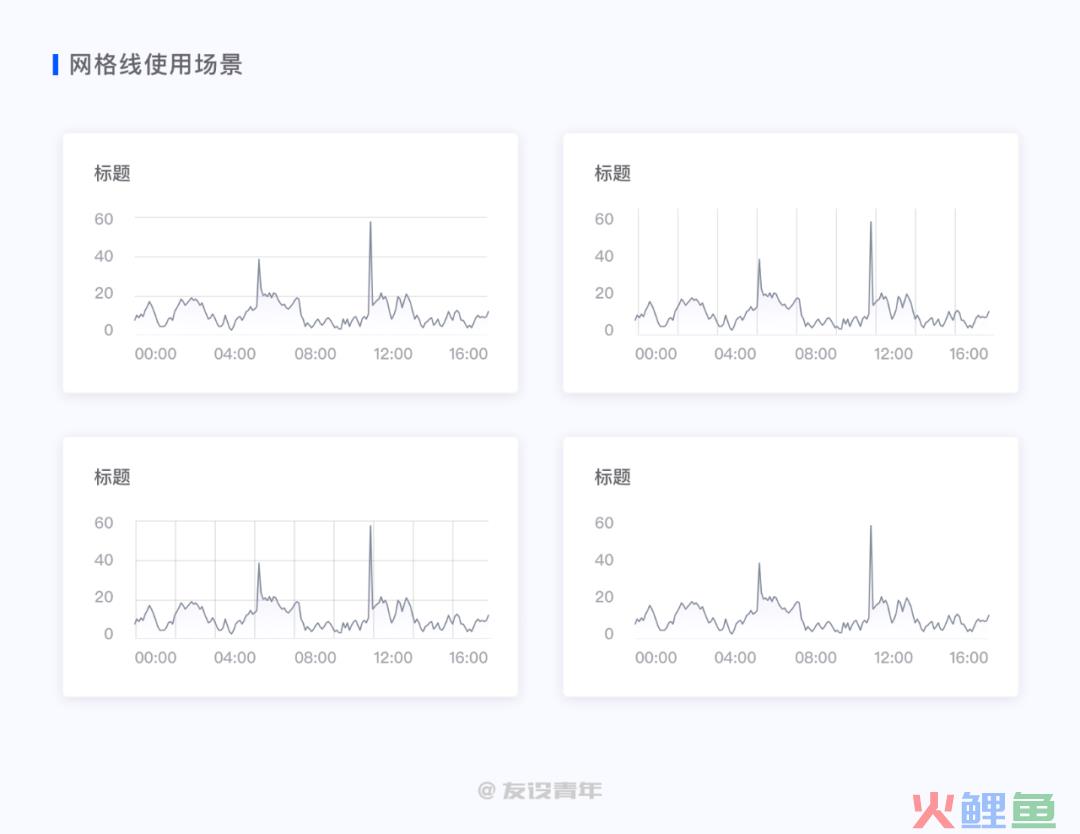

3.5.3  使用场景

横、纵、横纵结合、无网格线。

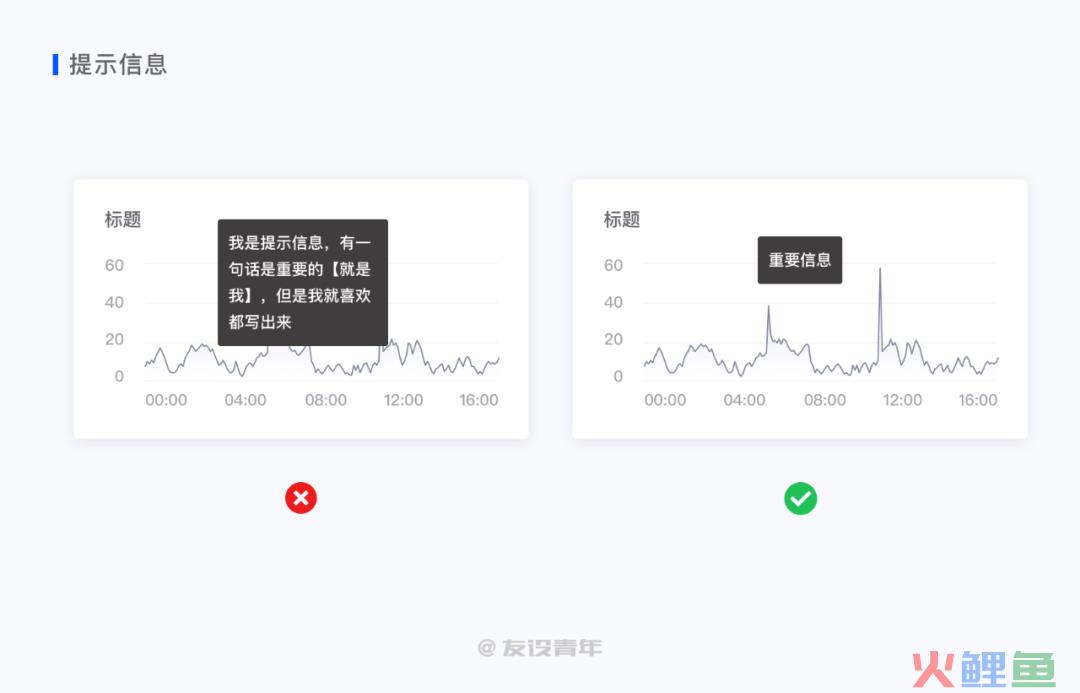

3.6  提示信息

通常情况下，提示信息用来标识出 chart 中重要点的数据信息，需要注意的是：重要信息尽量简化，信息量不要太大，言简意赅就好。

3.7  水位线

根据不同产品的使用场景，有的时候会用到阈值，当达到某个阈值后，就会触发某种联动。这个时候就需要有个水位线了，它起到警示的作用。

形式有两种，实线和虚线，颜色的选取则取决于产品的警告级别。

水位线可以是一个，也可以是多个，视情况而定。

3.8  时间轴

时间轴可以灵活地调节刻度值的上下限，从而更精确的看到自己想看的数据。

时间轴的功能及限制没有不是很复杂，所以就不过多解释了，需要用的话就用。

04 图表使用建议

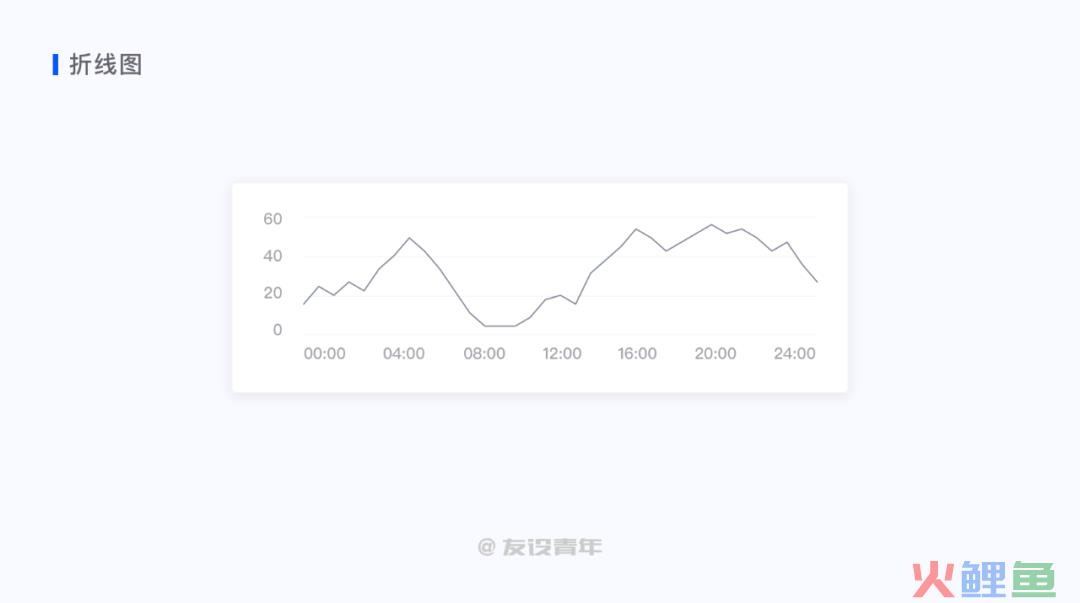

4.1  折线图 line

4.1.1  定义

折线图可以显示随时间（根据常用比例设置）而变化的连续数据，因此非常适用于显示在相等时间间隔下数据的趋势。

折线图是通过线条的波动来表示数据的波动，主要体现的是数据随着时间的推移而变动的图表。

4.1.2  使用场景

常用于观察一段时间内数据波动的浮动变化，比如：一天内内存的使用情况。

4.1.3  使用建议

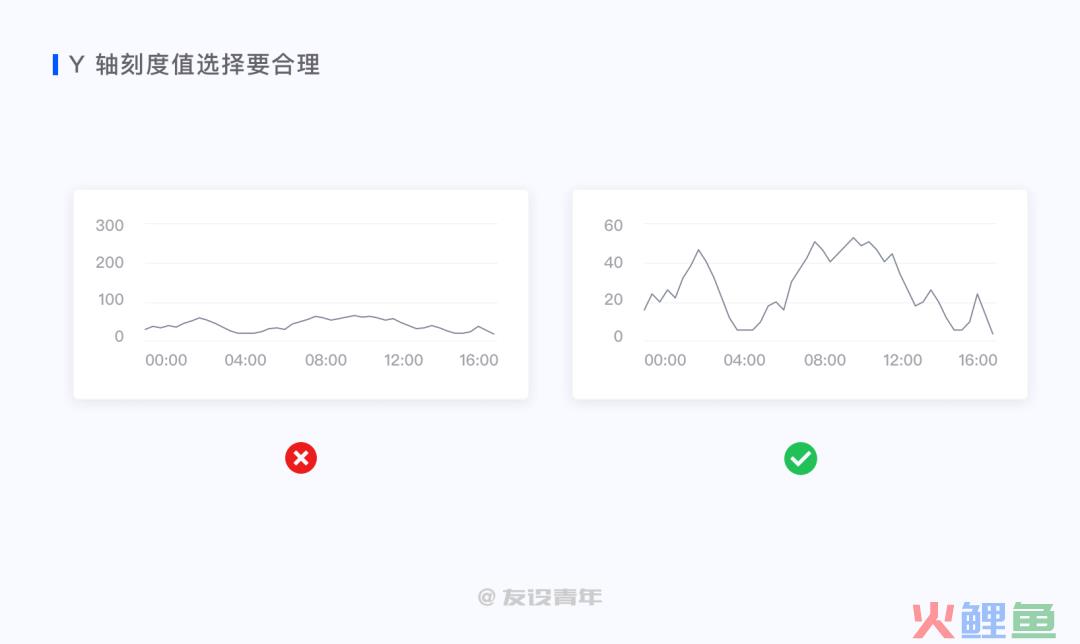

Y 轴刻度值选择要合理，当前显示的数据波动要最大化的显示；

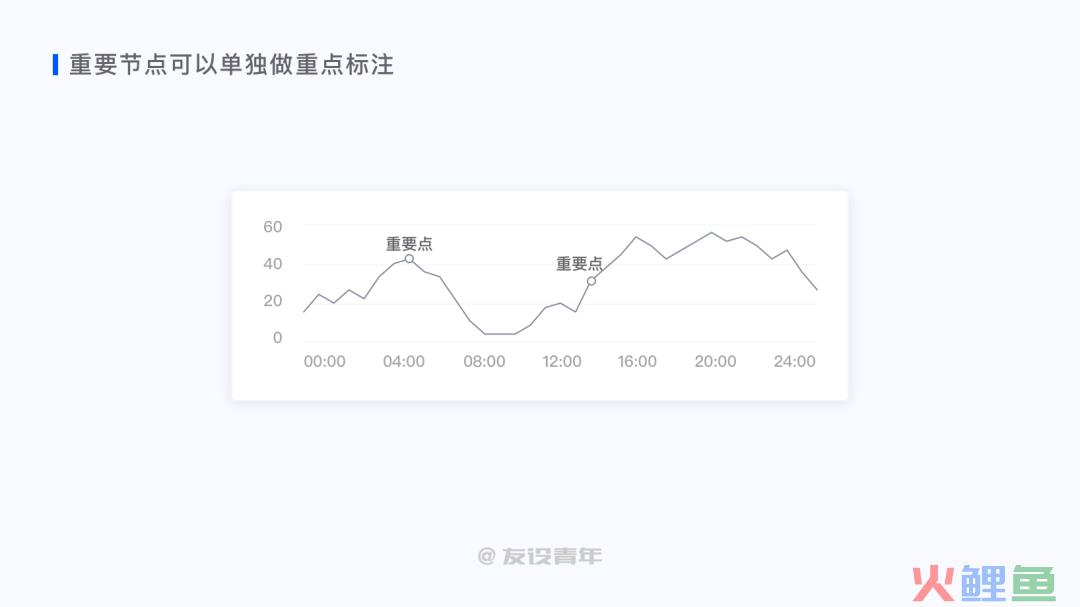

重要节点可以单独做重点标注；

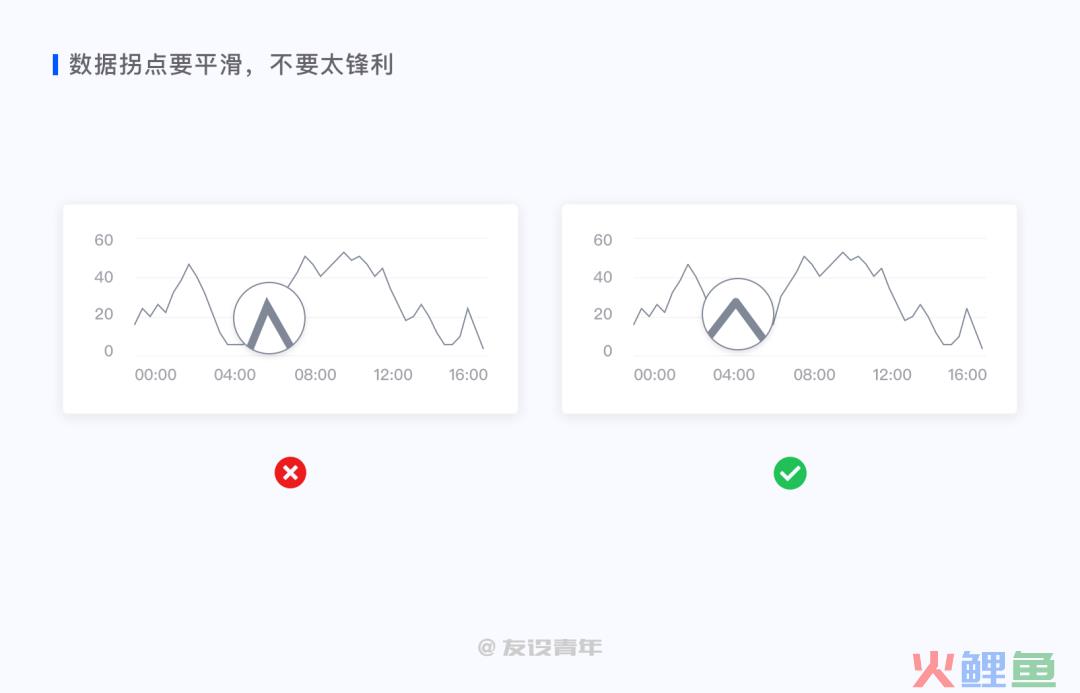

数据拐点要平滑，不要太锋利。

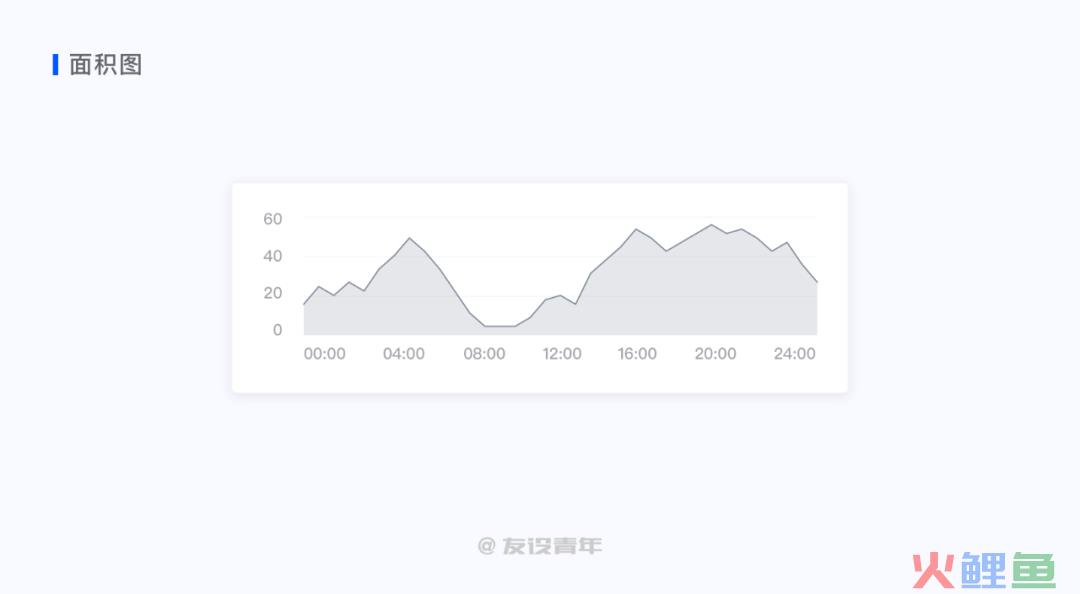

4.2  面积图 area

4.2.1  定义

面积图和折线图比较类似，区别在于面积图把数据区域做了个面积划分，让数据的显示更加清晰。

4.2.2  使用场景

面积图展示尽量不要超过 3 个图例，否则数据多的情况下，数据的展示会特别乱，影响观看。

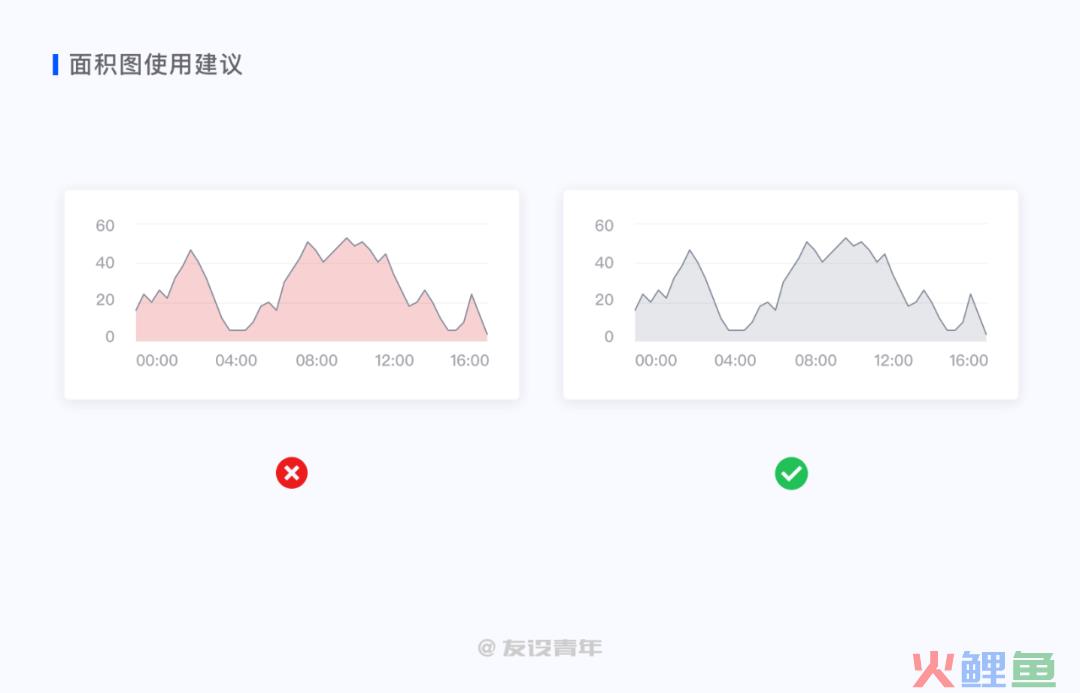

4.2.3  使用建议

面积区域要和折线的颜色用统一色系，不要换色系；

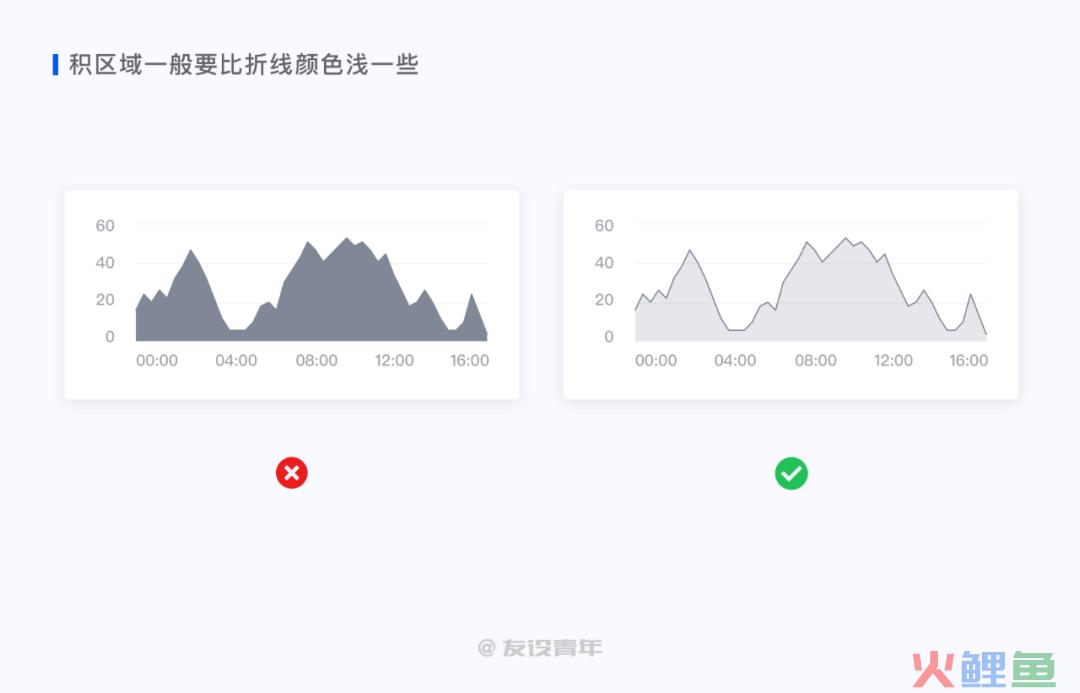

面积区域一般要比折线颜色浅一些，这样视觉上更加让人舒适；

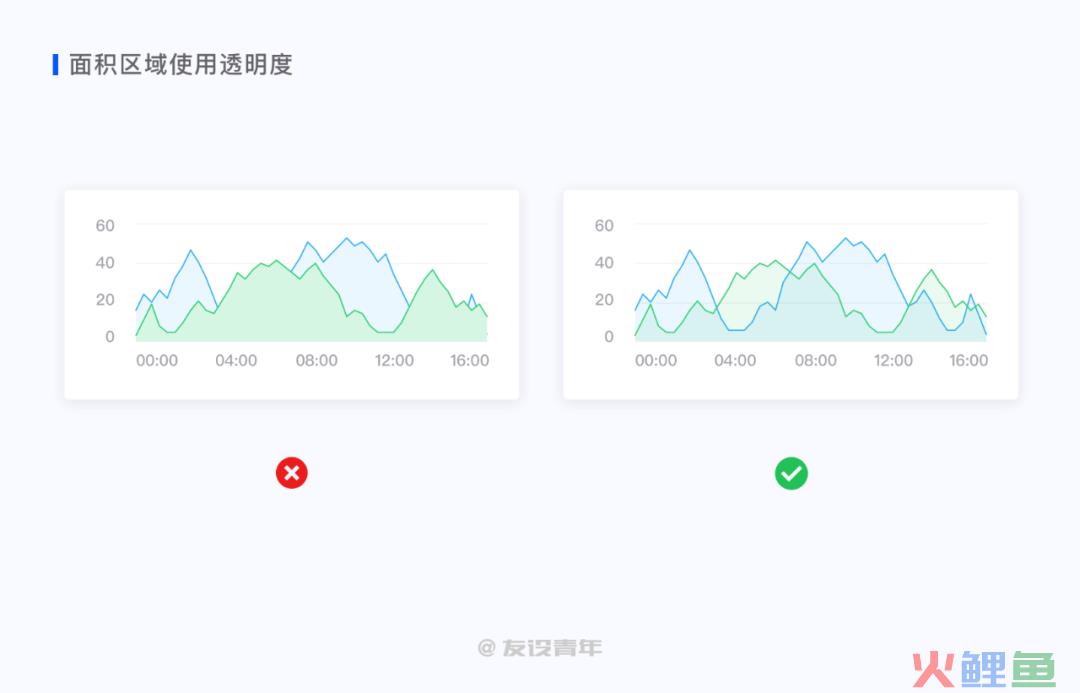

如果多条数据情况下也用面积图的话，面积区域尽量使用透明度，否则有的数据会被遮挡看不到。

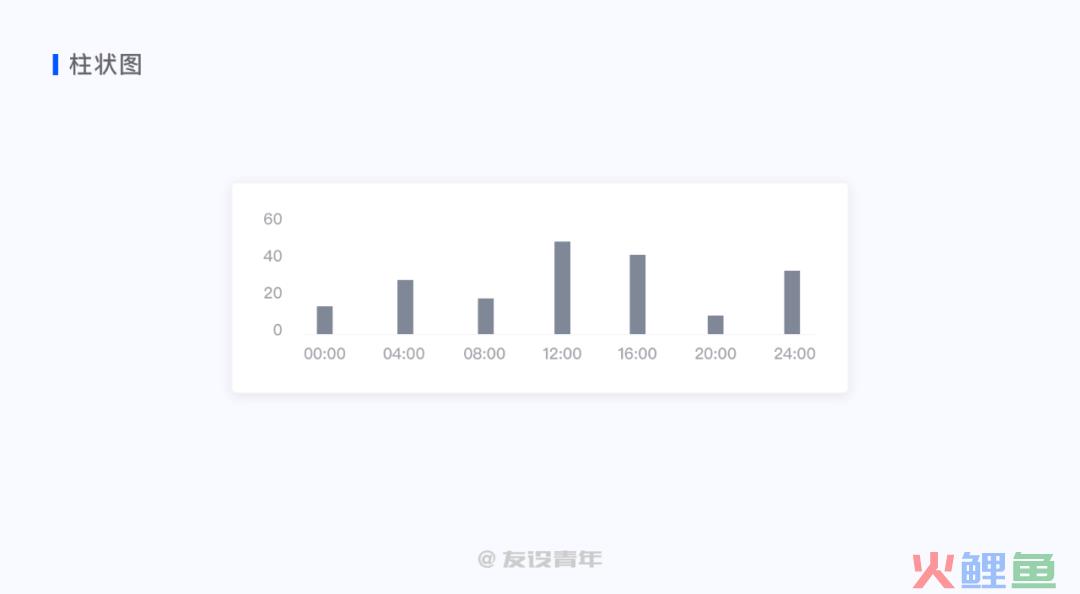

4.3  柱状图 bar

4.3.1  定义

柱形图，又称长条图、柱状统计图。用来比较两个或以上的价值（不同时间或者不同条件），只有一个变量，通常利用于较小的数据集分析。

4.3.2  使用场景

柱状图分为横向和纵向两种展现形式。

用于在同一维度下不同数据的对比，用柱状图更能清晰的对比出数据的差异化。

4.3.3  使用建议

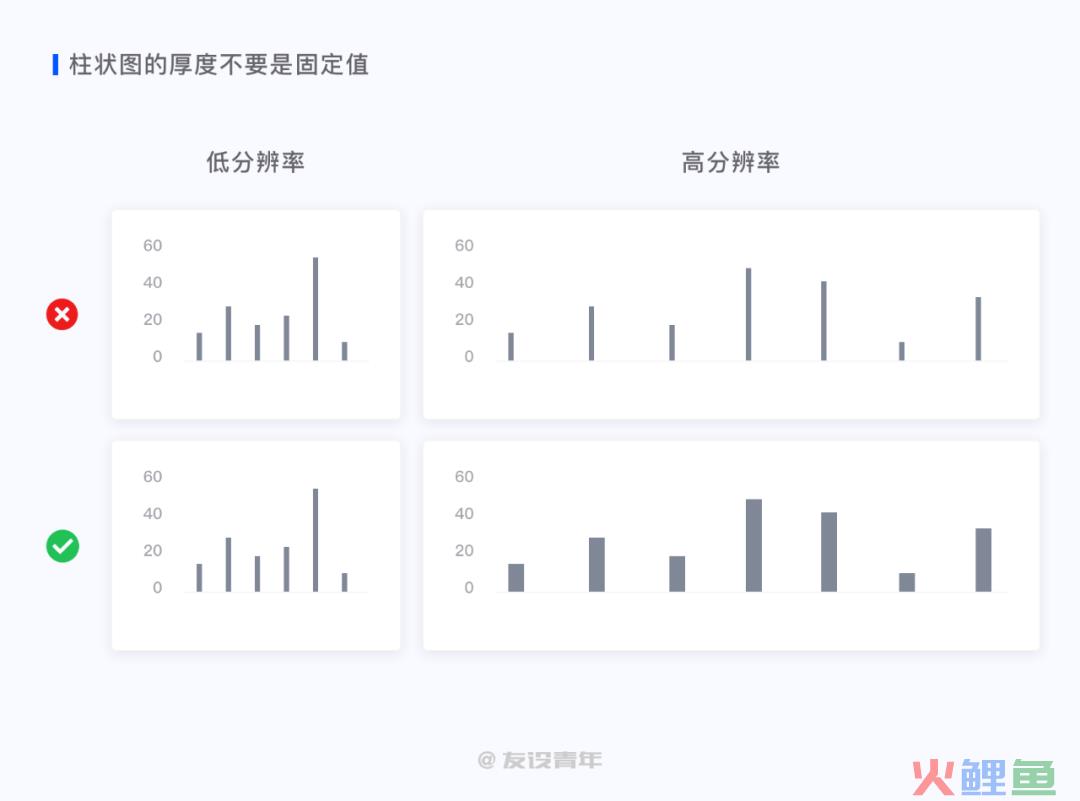

柱状图的厚度不要是固定值，要做成自适应来应对不同尺寸的分辨率显示；

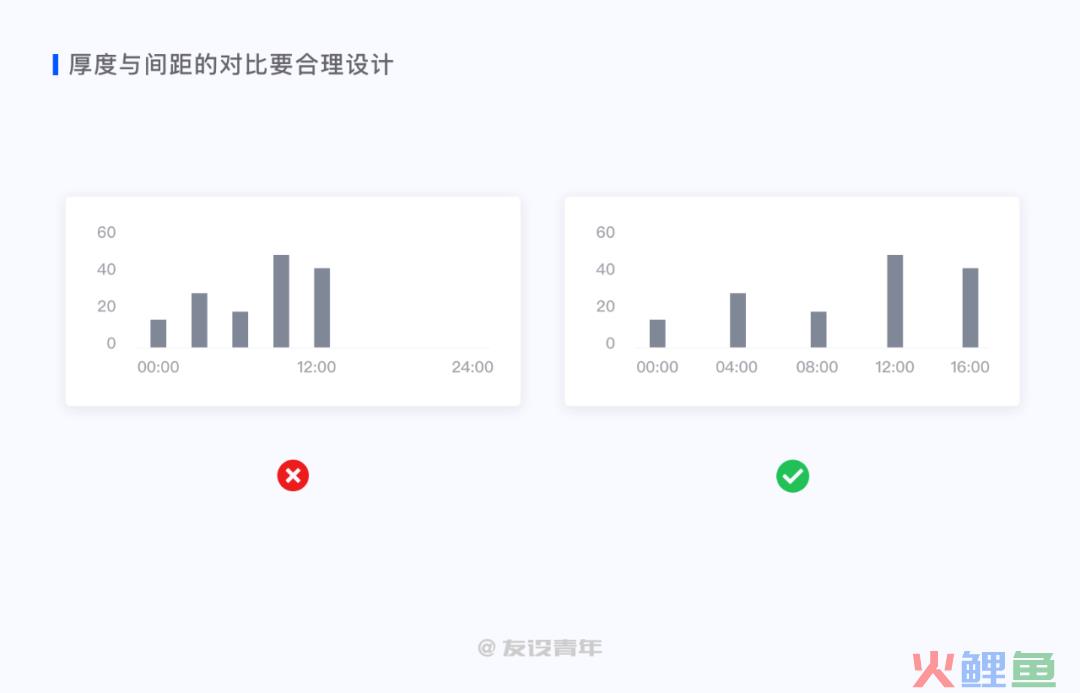

厚度与间距的对比要合理设计；

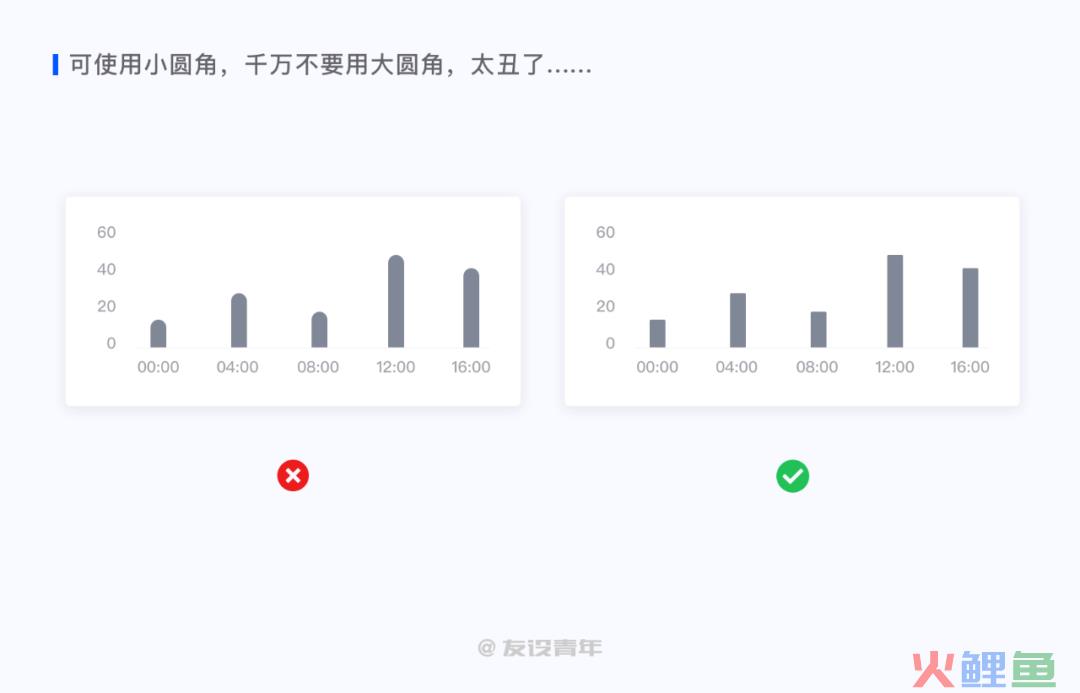

可使用小圆角，千万不要用大圆角，太丑了......；

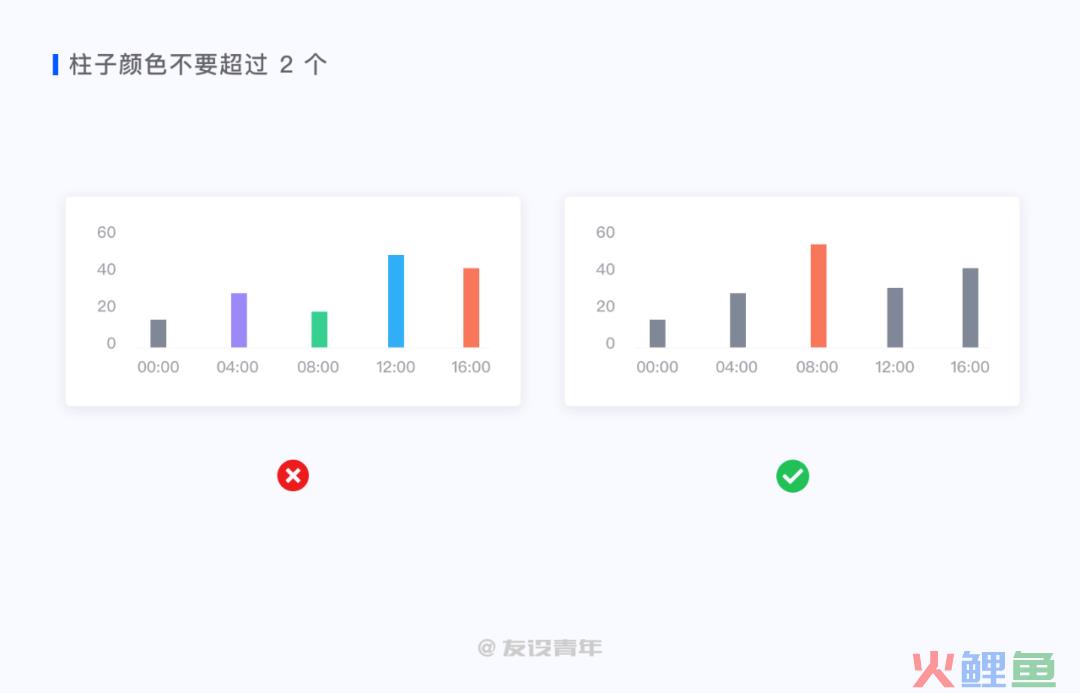

如果想要强调某个柱子的话，可以进行颜**分，但是柱子颜色不要超过 2 个（同一维度下）；

如果想要在柱子上显示数值的话，使用建议（下面的顺序为推荐顺序）：

hover 的时候出现数值；

数值默认在柱子上显示；

数值在柱子顶部 / 右侧显示。

4.4  饼图 pie

4.4.1  定义

饼图仅排列在工作表的一列或一行中的数据，它是有一个总和数据，方面查看每个类别分别占总数据的百分比的一种图表。

4.4.2  使用场景

常用于做总结、年度汇报等；

所有数据相加必须是 100% 才可用。

4.4.3  使用建议

每个数据要使用单独的颜色来表示，不要有相同颜色；

饼图中不能有负值；

图例数量没有限制，但是如果遇到可以合并的图例，可以进行合并；

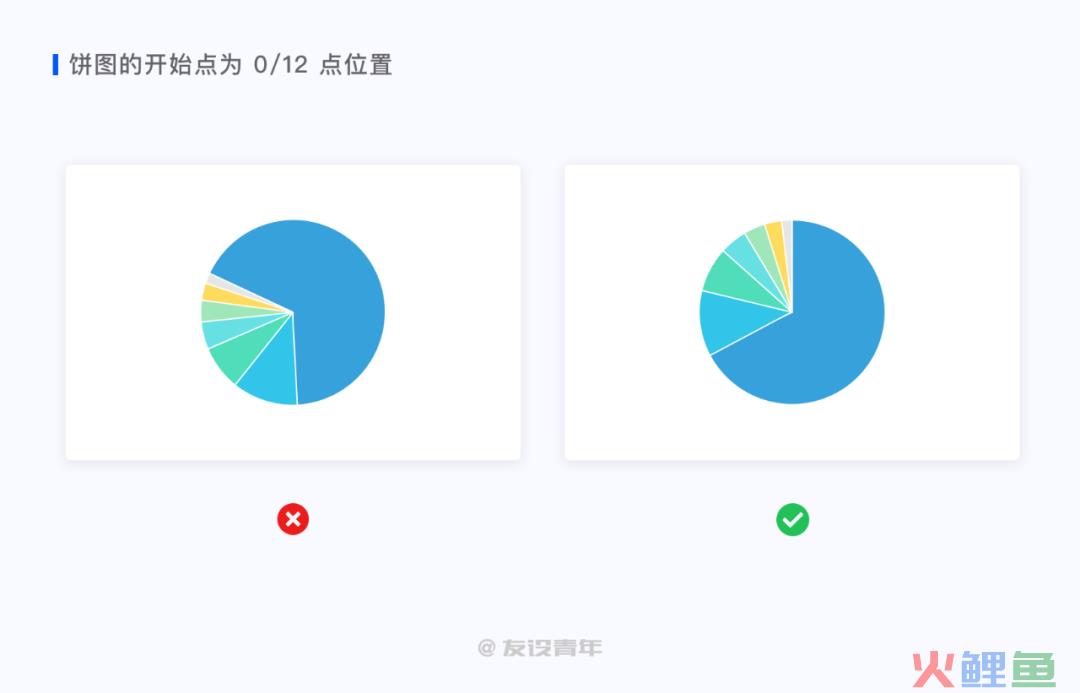

饼图的开始点为 0/12 点位置。

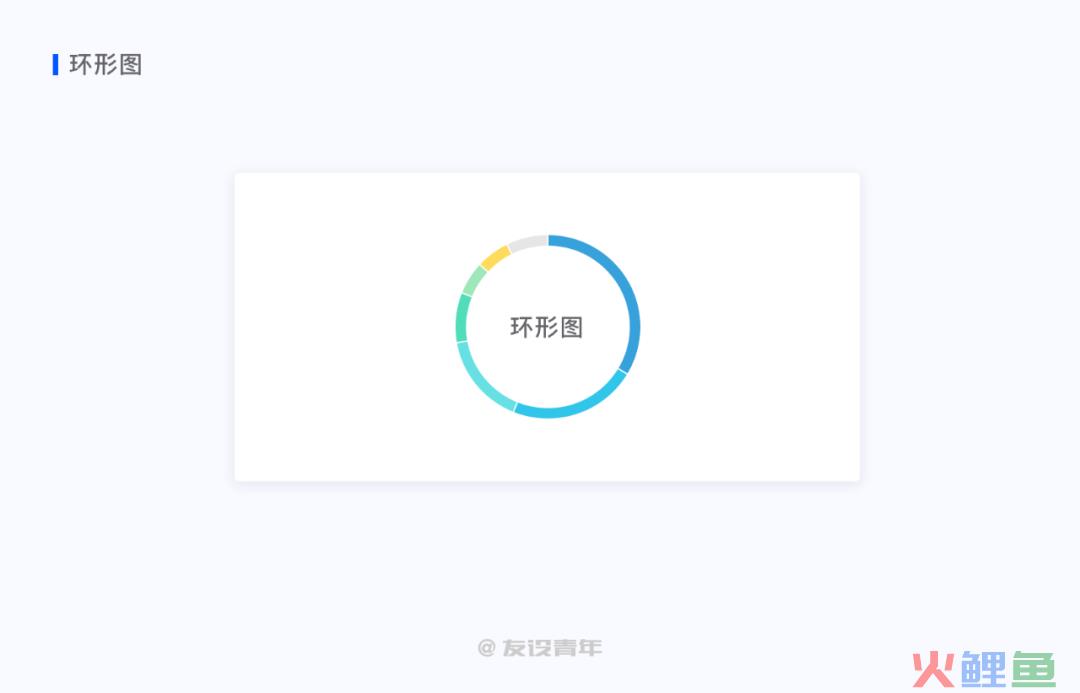

4.5  环形图

4.5.1  定义

环形图是由两个不同大小的圆叠在一起，切割中心部分得到的一种图形。

4.5.2  使用场景

环形图有一个独有的特点，就是可以在中心圆的位置突出某一项指标的数值。

它常用于做数据的监控，监控某一类指标是否正常。

4.5.3  使用建议

环形图的开始点为 0/12 点位置；

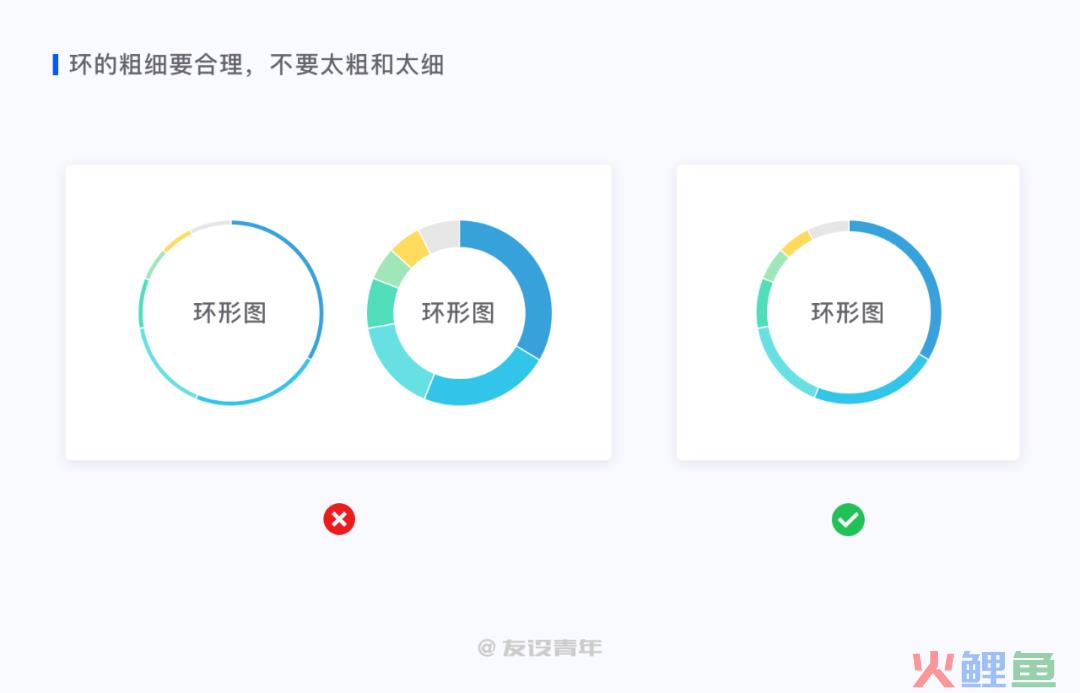

环的粗细要合理，不要太粗和太细；

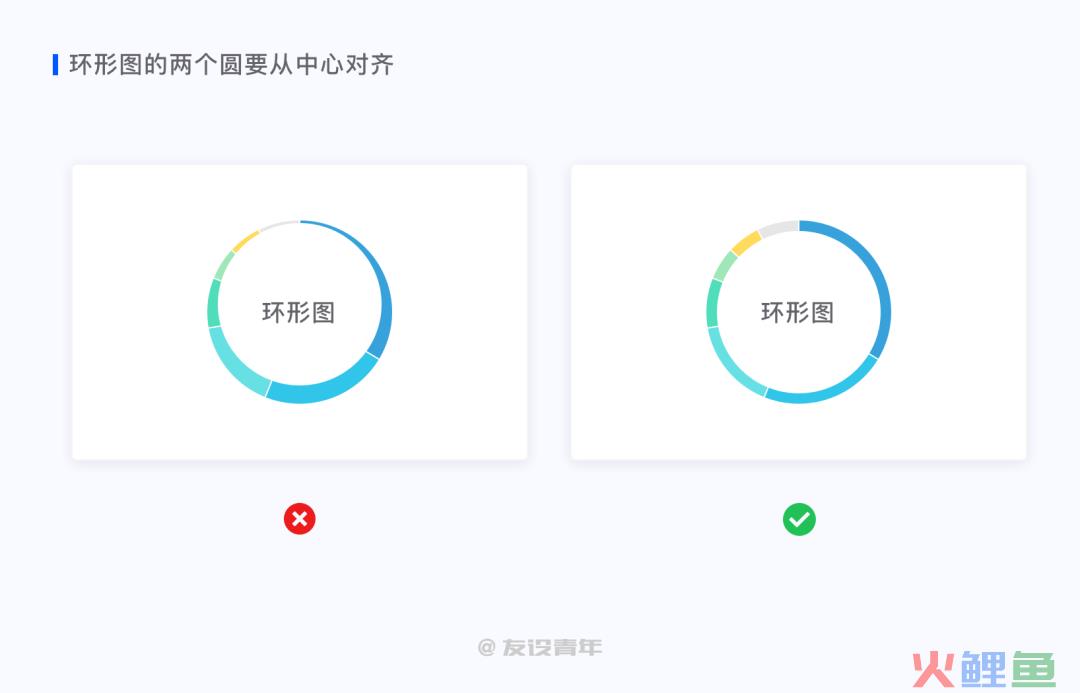

环形图的两个圆要从中心对齐。

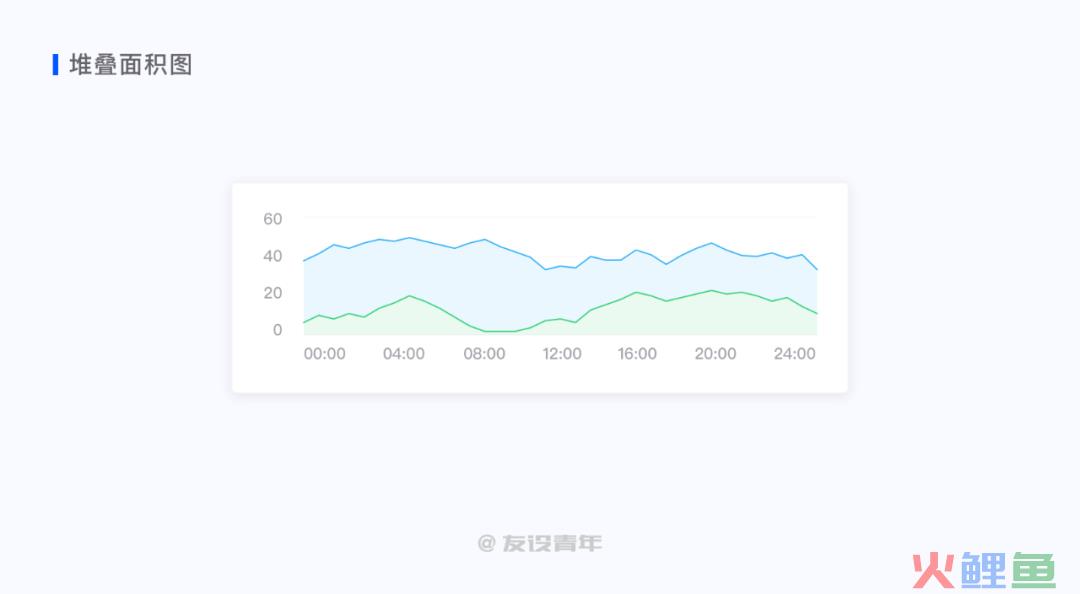

4.6  堆叠面积图

4.6.1  定义

堆叠面积图是把数据面积按顺序逐步堆叠起来的一种图形。

4.6.2  使用场景

常用于不同资源中流量 / 容量的使用。

4.6.3  使用建议

不要有重复的颜色；

尽可能的把数据量按大小的顺序，由下至上的堆叠。

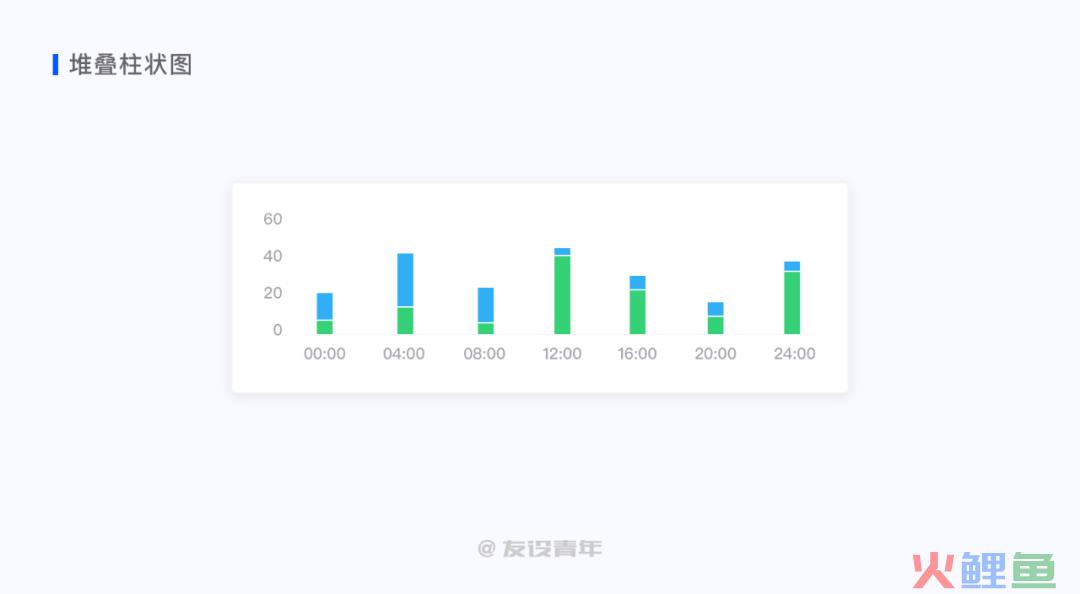

4.7  堆叠柱状图

4.7.1  定义

堆叠柱状图是把数据柱状图按顺序逐步堆叠起来的一种图形。

4.7.2  使用场景

常用于不同维度下相同几个指标的展示。

4.7.3  使用建议

不要有重复的颜色；

按重要等级由下至上排序。

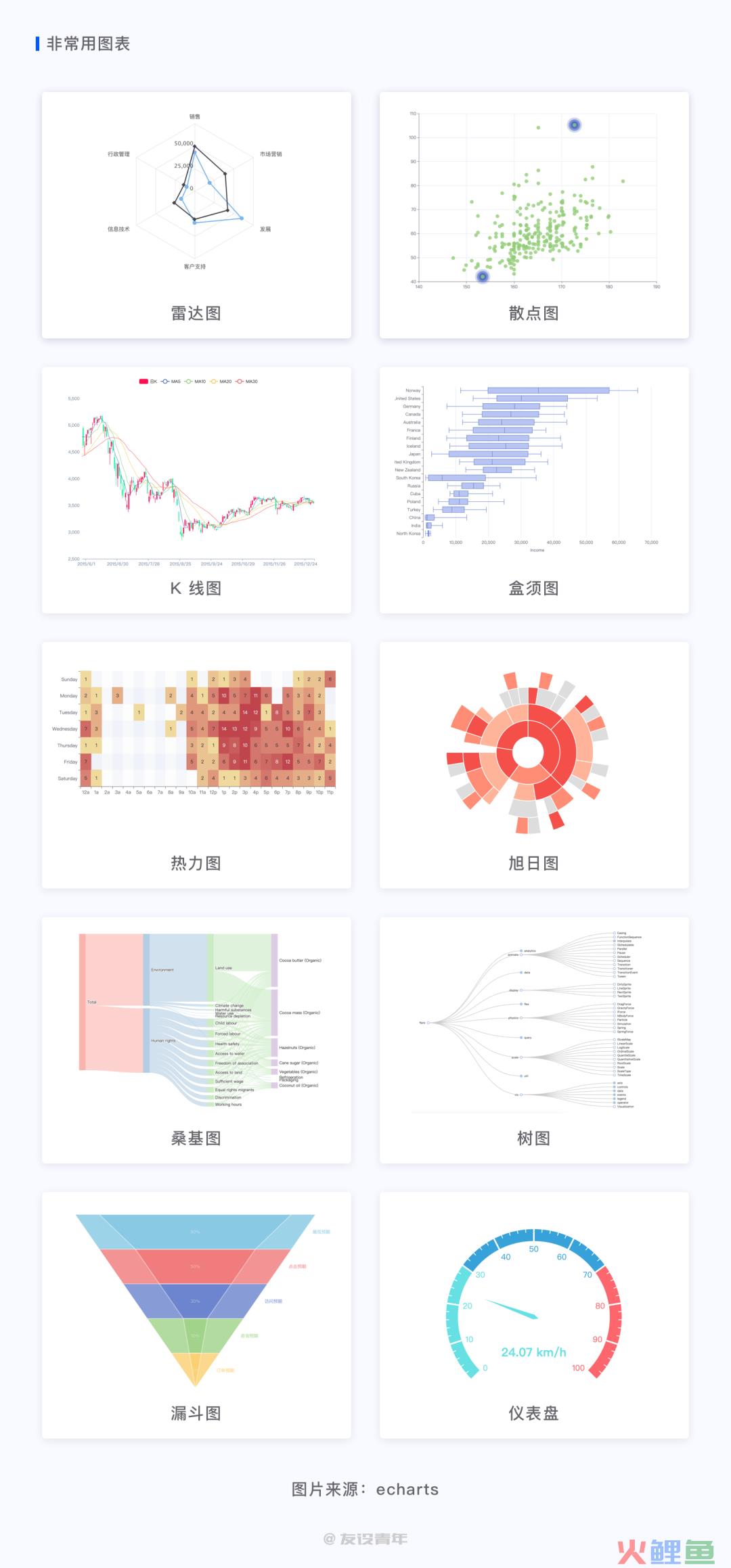

4.8  非常用图表

上面介绍了常用的图表的使用建议，但是图表类型远远不止于此，还有很多非常用的图表类型，这次我先给大家列出来，如果大家感兴趣的话，我后面再写一期冷门图表的使用建议：

雷达图，散点图，K 线图，盒须图，热力图，旭日图，桑基图，树图，漏斗图，仪表盘。

05 常用的图表开源网站

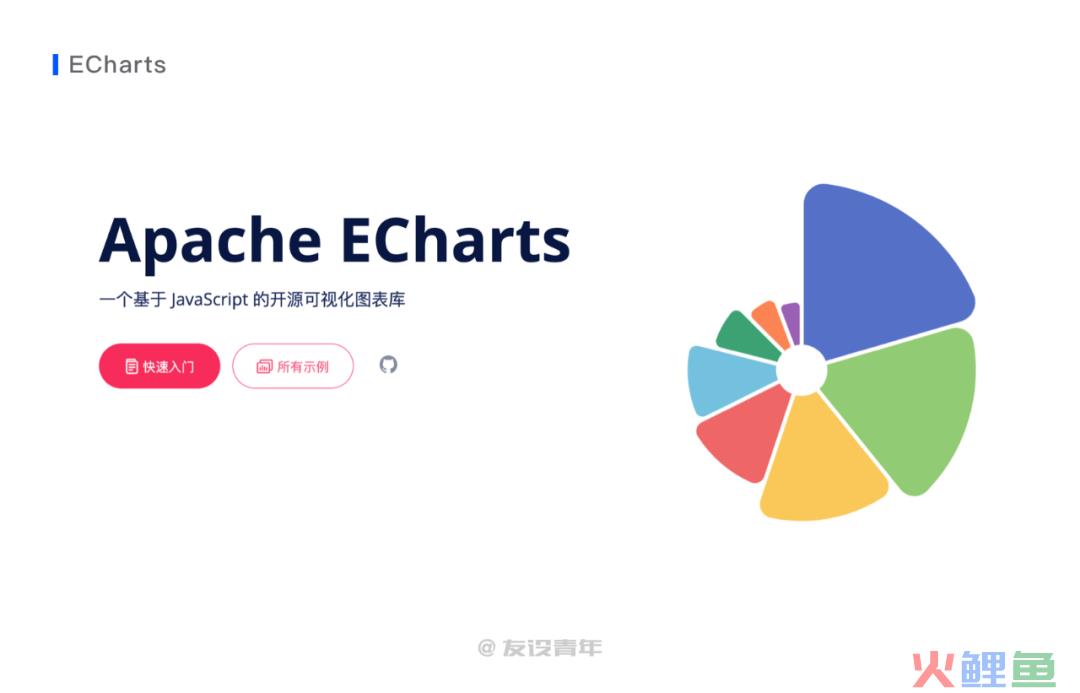

5.1  echartsecharts

https://echarts.apache.org/zh/index.html

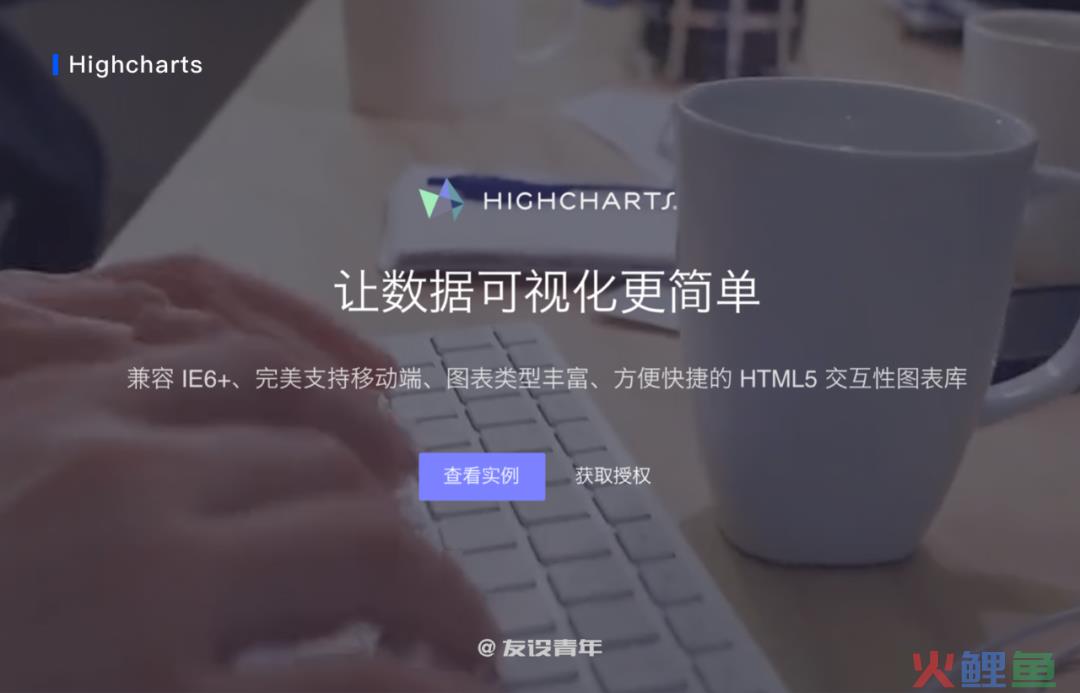

5.2  highcharts

https://www.highcharts.com.cn/

5.3  antv

https://antv-g2.gitee.io/zh/examples/gallery

06 总结

Chart 是数据可视化必修课中最重要的模块之一，不可忽略。只有了解每个 chart 的定义及使用场景，才能在产品中用到最合适的那一个。
