如何用Axure做出电子商务网站设计原型？

本教程将引导您逐步构建一个电子商务网站，在创建过程中，将使用Axure原型的多个核心功能：如母板、动态面板。我们将从头开始整个创建整个过程。

部件使用：图片、矩形、按钮形状、图片热区、动态面板、占位符、文本框、文本面板

交互事件：Onclick

动作：“移动面板”、“隐藏面板”、“设置面板状态为指定状态”、“将面板置于顶层”、“将面板置于底层”、“等待时间（毫秒）”

01

创建页首母板

1

创建新母板

第一步，创建一个有LOGO和导航的页首。在多个页面中都会使用到这个页首，所以将使用母板来制作页首。

在母板窗口，点击“添加母板”按钮。轻点新建的母板名称并修改名称为“Header”。

双击Header母板打开编辑窗口，在线框图窗口的顶部标签页，可以查看正在编辑的页面和母板。

如果标签页显示，正在编辑的页面为“Header”,那么Header母板己经被打开。

2

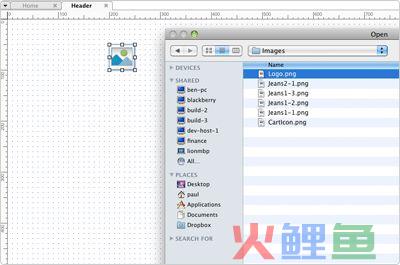

添加Logo图片

第二步从部件窗口拖图片部件到线框图中，双击图片部件导入压缩包中的“Logo.png”图片。

导入提示是否自动调整对象大小，如果需要自动调整就选择“确定”。图片会保持原大小被导入，而不按部件的大小导入。

3

添加导航按钮

接下来，在Logo下，添加3个按钮形状部件。

向下拖动部件窗口下拉条，找出按钮形状部件（不是按钮部件）。拖3个按钮形状部件到线框图。双击每个按钮部件修改部件文本，并修改部件标签内容分别为：Men’s, Women’s, 和Sale.

全选3个按钮形状，使用工具栏中的“线条颜色”设置按钮边线为白色（鼠标点击并在按钮上拖出一个选择区，即可全选3个按钮）。

4

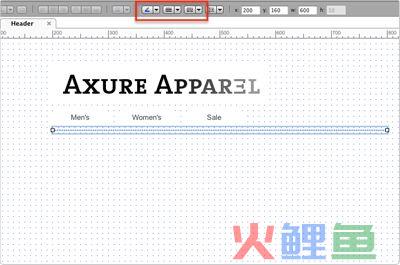

添加水平线

添加一个水平线，将页首和下面的内容分开。

拖动"水平线"部件到线框图中，拖拽水平线左右两端的修改尺寸的控制柄，可以调整水平线的长度。用工具栏中的“线条样式”、“线条颜色”编辑样式为点虚线、颜色为蓝色。

5

在Home页面添加页首

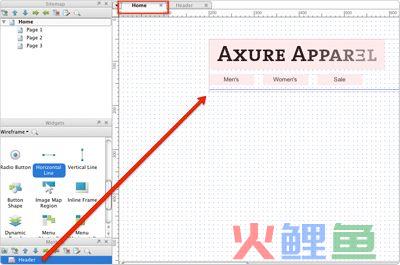

从母板窗口拖页首母板到Home页面。定位在X:200;Y50

母板默认有粉色的遮罩，如果要关闭遮罩，可以在主菜单栏选择“线框图->显示母板遮罩”。

02

创建产品缩略图和“快速查看”按钮

1

添加产品缩略图

Home页面，拖入图片部件并交图片部件放在页首母板的下面。

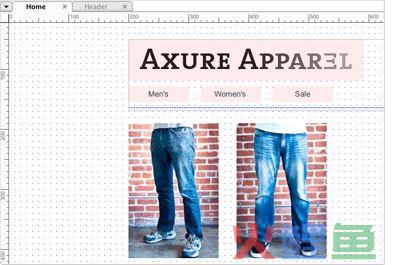

双击部件导入 “Jeans1-1.png”文件，添加第二个图片部件，导入“Jeans2-1.png”文件。

按住shift键并拖拽图片一角，调整图片比例为宽150；高225。

2

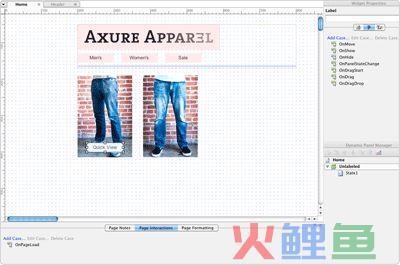

添加“快速查看”按钮

拖一个按钮形状到第一张产品图片上，双击按钮形状修改文本为“快速查看”

“快速查看”按钮只有在鼠标经过图片时才会显示。所以要将图片转换为动态面板才可以动态的显示或隐藏按钮。右键按钮形状，快捷菜单选择“转换->按换为动态面板”，将图片放入动态面板中。

3

编辑名称并隐藏快速视图按钮

在动态面板管理窗口，修改动态面板名称为：QuickViewButton。修改名称可以让面板在设置交互时更易辨认。

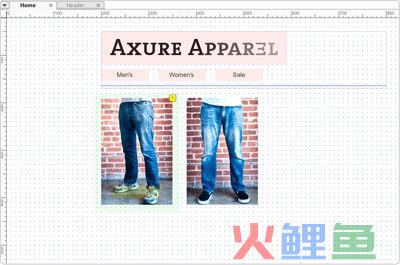

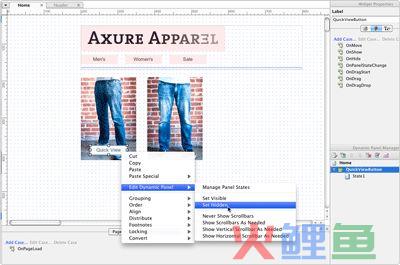

右键动态面板，快捷菜单选择“编辑动态面板->设为隐藏”，将按钮设置为默认隐藏。这时动态面板会变成黄色。

4

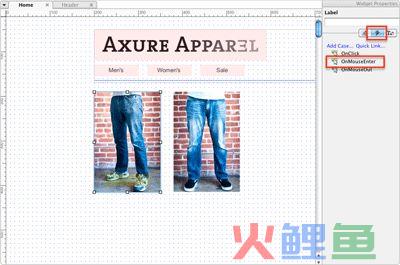

动态显示按钮

使用“鼠标移入时”事件，设置当鼠标经过产品图片时显示“快速查看”按钮。

点击产品图片，在部性属性面板窗口的交互标签，双击“鼠标移入时”事件添加用例，打开用例编辑器。

5

添加“显示快速查看按钮”动作

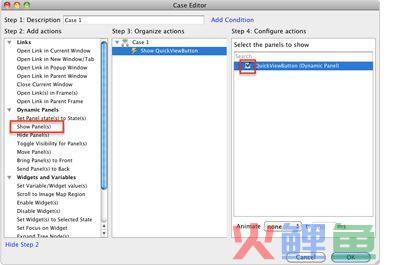

左边栏中，选择“显示面板”。然后在右边栏中选中QuickViewButton复选框，配置显示的面板，点击确认。

主菜单栏选择“生成->原型”生成原型。移动鼠标经过产品图片，会显示“快速查看”按钮，但按钮一但显示，就不能隐藏了。提示:鼠标移出时与图像映射区域

使用鼠标移出时事件隐藏“快速查看”按钮，交互会出现错误。因为当鼠标经过“快速查看”按钮时，鼠标移出时事件就被启动，“快速查看”按钮将被隐藏。

可以在产品图片四边环绕图像映射区，再在图像映射区域上使用“鼠标移入时”事件，就可以隐藏“快速查看”按钮了。

图片映射区是可以设置交互和注释的透明区域。

6

创建图片“热区”

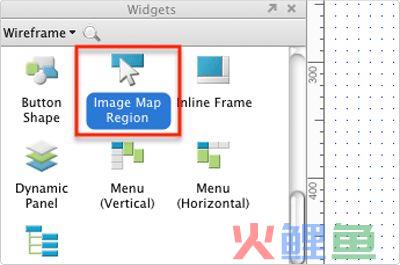

在产品图片上拖入一个图片热区，图片热区的四个边要比产品图片的四个边留多10px。

右键快捷菜单，选择“顺序->置于底层”，将图片热区放到产品图片和动态面板的下面。

7

使用图片热区隐藏动态面板

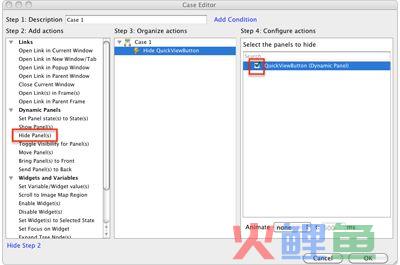

选中图片热区，双击部件属性窗口交互标签中的“当鼠标移入时”事件。用例编辑器中，左边栏选择“隐藏面板”动作，右边栏中点选QuickViewButtont复选框，选择确定。

03

详细产品弹出面板和图片播放器

1

创建详细产品弹出面板

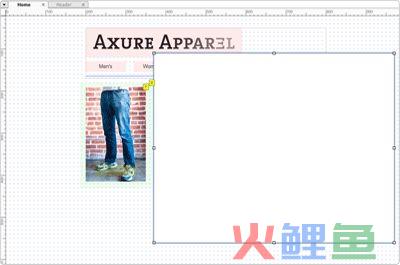

添加矩形部件到线框图，修改矩形大小为：600*450，将矩形放在线框图页面的中间。

2

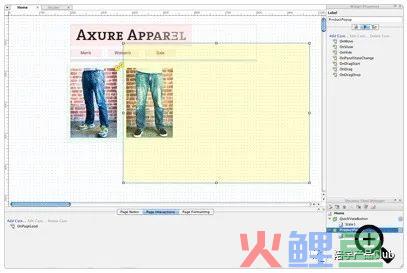

转换为动态面板并设置为隐

当“快速查看”按钮被点击时，详细产品弹出面板要动态的显示，所以将详细产品弹出面板转换为动态面板。

右键矩形，快捷菜单选择“转换->转换为动态面板”，并将转换的动态面板命名为“ProductPopup”。

在“快速查看”按钮被点击前，详细产品弹出面板要被隐藏，所以右键动态面板，快捷菜单选择“编辑动态面板->设为隐藏”。

3

快速查看按钮添加显示面板

现在给快速查看按钮添加交互，当快速按钮被点击时，显示详细产品弹出层.

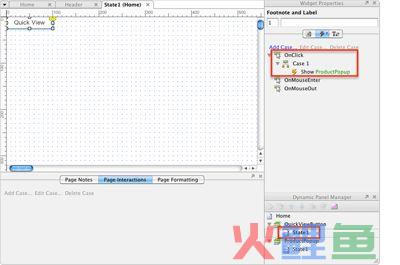

动态面板管理窗口，双击QuickStartButton面板下的State1(状态1)，打开快速查看按钮编辑页，选择“快速查看”按钮，在Onclick事件中添加用例，设置用例动作“显示面板”，并将显示面板配置到显示ProductPopup。

4

关闭按钮添加隐藏面板动作

下一步，在“详细产品弹出面板”添加关闭弹出面板按钮

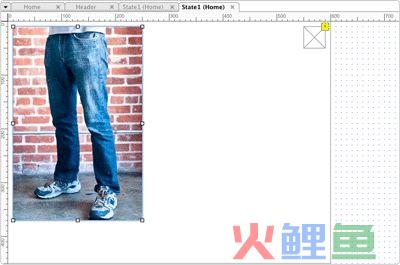

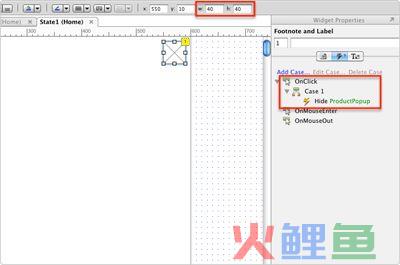

动态面板管理窗口，双击ProductPopup面板下的State1(状态1)打开状态编辑页，添加占位符在右上角。调整尺寸为：40*40。提示：在工具栏可以编辑部件尺寸。

placeholder面板OnClick事件用例，用例设置“隐藏ProductPopup”动作。

5

添加产品大图

在这步中，添加当点击缩略图时，产品图片播放的动画视图。

编辑详细产品弹出面板，拖入图片部件到线框图，双击导入“Jeans1-1.png”。将图片放到左上角。

6

添加产品缩略图

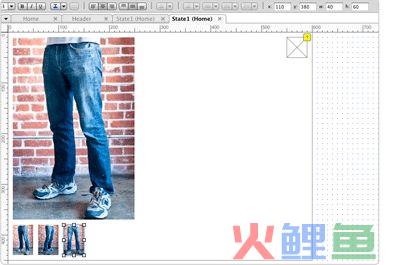

拖入3个图片部件到图片的下方，导入Jeans1-1, Jeans1-2, 和Jeans1-3，做为缩略图。拖拽图片边框调整图片尺寸时，按住shift键，保存图片按比例缩放。

7

建立图片播放动画窗口

我们下面将使用到一个叫“开窗”的技术，即我们将一个动态面板放置到另一个动态面板内。利用外部面板的尺寸，控制只显示里面动态面板的一部分。

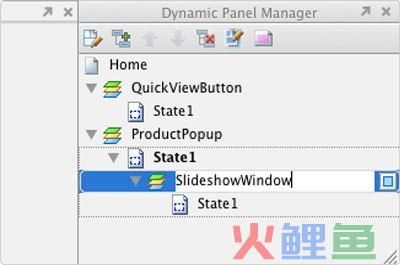

右键产品大图，快捷菜单选择“转换->转换为动态面板”，将产品大图转换为动态面板。在动态面板编辑器中，重命名面板名称为““SlideshowWindow”。注意：部件属性窗口的标签栏也自随着面板重命名自动修改了名称。

8

将多产品图片转换为动态面板

动态面板编辑器中，打开SlideshowWindow面板的State1(状态1)，在Jeans1-1图片的右边添加Jean1-2和Jeans1-3图片。

要使用这三张图片在窗口中动态的切换，我们将三张图片转换为动态面板。

全选三张图片（按住shift键点击每张图片，或者点击拖动鼠标圈选所有图片）右键，快捷菜单选择“转换->转换为动态面板”，将三张图片转换为动态面板。在动态面板管理窗口重新命名动态面板为“SlideshowContent”。

9

添加OnClick事件移动动态面板

下一步，添加交互让SlideshowContent面板从左边移动到右边。

返回ProductPopup面板，点击第一个缩略图添加OnClick事件用例。在用例编辑器中，选择"移动面板"动作，设置移动面板SlideshowContent到坐标：X0；Y0。注意：要设置为移动到（绝对定位），而不是移动在（相对定位）。然后设置动画“摆动”，时间500ms。

10

重复设置另外两个缩略图

在另外两个缩略图上重复设置Click事件。因为图片的宽度是240px,所以第二个缩略图的事件动作设置为“移动SlideshowContent到 -240x,0y”。第三个缩略图动作设置为“移动SlideshowContent到-480x, 0y”。

如果想查看交互效果，可以生成原型，图片播放动画己经可以显示了。

04

“加入购物车”

1

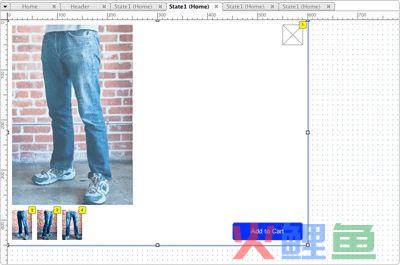

创建“加入购物车”按钮

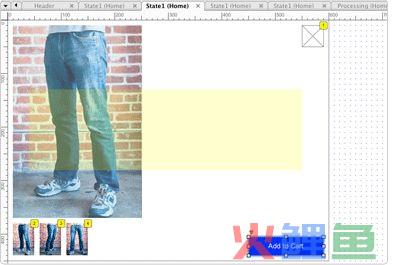

拖入按钮形状部件到弹出面板的右下角。在工具栏将按钮颜色设置为蓝色，字体颜色设置为白色。按钮形状文本修改为“Add to Cart”。

2

创建购物信息弹出面板

下一步，创建点击“Add to Cart”按钮时显示的“处理中”和“己添加”提示信息。

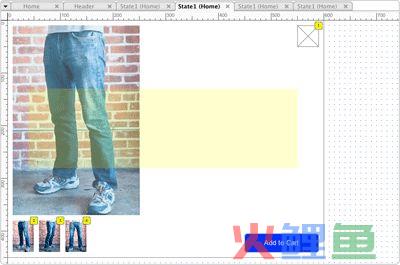

拖一个矩形部件到弹出面板的中间。设置背景色为淡灰色；字体颜色为黑色。编辑矩形文本为“Processing...（处理中）”。

右键矩形部件，快捷菜单中选择“转换->转换为动态面板”。右键动态面板，快捷菜单选择“编辑动态面板->设为隐藏”

3

添加“Added to Cart”状态

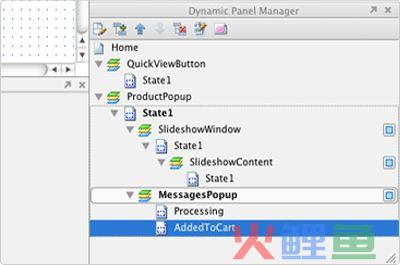

命名动态面板为“MessagesPopup”，并设置状态1名称为“Processing（处理中）”。

右键“Processing”状态，快捷菜单选择“添加状态”，添加状态2，重新命名状态2为“AddedToCart”。

4

创建“added to cart”信息

打开 “Processing”状态，右键点击矩形，快捷菜单选择“复制”。下一步

打开“AddedToCart”状态，右键空线框图，快捷菜单选择“粘贴”。

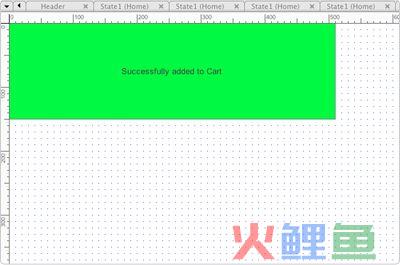

编辑按钮属性 - 设置当确认选项己经被添加到购物车时，按钮填充色为绿色。双击编辑按钮文本为“Successfully added to Cart（己成功加入购物车）”。

5

设置加入购物车交互

下一步，设置交互：点击“add to cart（加入购物车）”按钮，显示“Processing（处理中）”1秒钟，再显示“Added to Cart（己成功加入购物车）”1秒钟，然后隐藏弹出面板。

返回ProductPopup面板，选中““Add to Cart（加入购物车）”按钮。双击OnClick事件添加用例，打开用例编辑器。在这个用例中要添加5个动作。

6

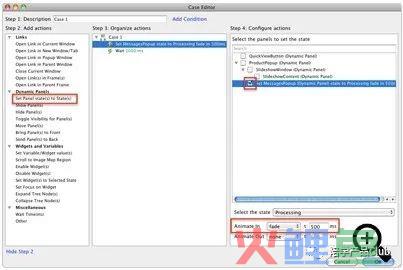

添加显示/隐藏购物信息弹出面板动作

1.设置“MessagesPopup”面板到 ”Processing”状态。在右下角，在进行动画的下拉选单选择“淡入淡出”。注意：“设置面板到指定状态”动作将自动显示面板,所以不需要再添加“显示面板”动作。

2.等待1000毫秒，这个动作设置第一个面板在第二个运作发生前，持续显示1秒。1000毫秒=1秒。

7

切换购物信息弹出面板状态

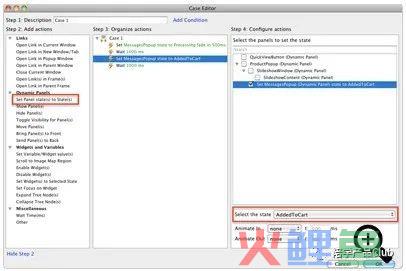

3.设置面板状态到“AddedtoCart”。设置“MessagesPopup”面板从“Processing”状态切换到“AddedtoCart”状态。勾选“MessagesPopup”复选框，在复选框下方的“选择状态”下拉选单中，选择“AddedtoCart”状态。

4.再次等待1000毫秒。

8

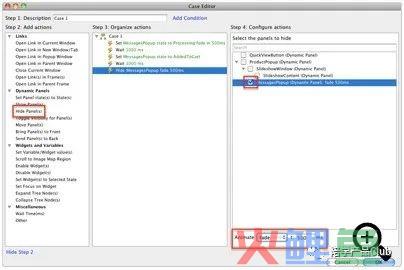

添加隐藏购物信息弹出面板动作

5.隐藏面板。勾选MessagesPopup复选框，动画选择“淡入淡出”。

点击“确定”。生成原型并测试，新手电子商务网站制作教程部分介绍完毕。
