工业三维可视化 上

之前我们已经谈过了电力、数据中心的三维可视化,明天我们来聊一聊产业范畴的可视化。产业是一个广泛的词,我们在这儿说的产业并不纯真地指代某一个具体行业,制造、化工、机械、能源、物流仓储行业甚至生产机械人、自动化流水线、制造装备等产业组件都是触及范围,它们都是可以被治理的工具。

产业始终与科技成长密不成份,当前,以云计较、物联网和5G等为代表的新一轮科技反动囊括全球,正在修建信息互通、资本同享、才能协同、开放合作的产业新系统。

那末,在这样的技术布景下,当我们谈起聪明产业,我们在谈些什么?三维可视化对于聪明产业来说,又意味着什么?

先来看一看产业可视化平台的一个简单架构:

产业可视化的简要架构

这样一个平台架构,可以表现产业数据的活动,对接(第三方系统)—收集(办事器)—处置(功用组件)—展现(终端),完整的三维可视化平台除了数据之外还有三维模子,其处置逻辑与数据类似。

这样的平台利用到产业,首要面向产业治理和帮助决议,固然还可以满足用户信息展现的需求。总的来说,平台可以实现工场、产业园区等各项关键数据的综合治理与展现,支持从园区设备、厂房情况、生产治理分析,员工工作状态等多个维度对产业实体的平常运转停止监测和治理,以及突发事务的应急办法治理,为用户供给一个集生产、运营、决议多维一体的智能运营治理平台,从而实现传统产业的数字化与智能化。

可视化的产业园区

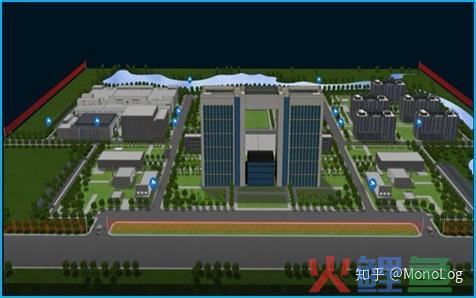

园区的全局三维显现

产业园区的三维显现,是实现聪明产业的第一步。

在三维可视化的平台中,我们可以在与现实场景完全分歧的仿真场景中将偌大的产业园区一览无余。在仿真场景的根本上,平台支持可对园区停止扭转、缩放等交互操纵,以检察园区各个角落的具体情况,可用于大型产业园区门户的对外宣传,地区、楼宇的标识以及园区内部导航等。

经过对接园区内根本设备的传感器,可在可视化平台中对园区的井盖、路灯、车位以及渣滓箱等根本设备停止监控治理,保障园区根本设备的一般运作。

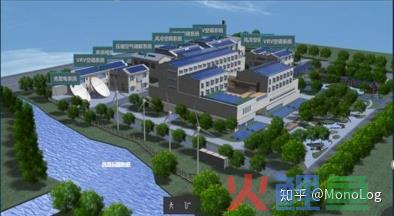

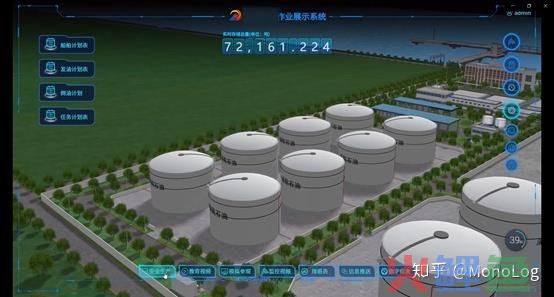

某石油产业园区的仿真场景某工场的周边情况仿真

园区安防、周界监控

产业园区的平安是保障产业生产一般停止的条件,园区的安防监控系统尤其重要。

在可视化的平台中,支持标识园区周界位置,显现周界围栏告警;对接园区内的视频监控摄像头,支持调取实时视频;对接门禁系统,检察实时收支职员的具体信息。

在这一模块中,首要实现以下功用:

  • 对辖区内的监控点停止信息(视频、图像等)收集、聚集、存储、显现、控制和上传;
  • 对辖区内的报警信息停止信息收集、聚集、输出和上传;
  • 平台完成报警信息收集及处置,将其推送至展现终端,并实时停止声光报警;
  • 按照营业报警范例推送到各营业监控中心。
园区周界入侵监控

可视化的聪明工场

“聪明工场”是在产业一系列科学治理理论的根本上,深度融合自动化技术、信息通讯技术和智能科学技术,连系数据、信息和常识建立焦点合作力的,更具合作力的新一代制造业企业及其生态系统。要实现聪明工场,将海量工场数据停止收集、展收分析的可视化技术,是不成或缺的一个环节。

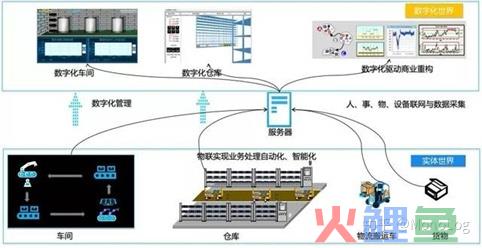

聪明工场的简单表示图

正所谓看的见的,才是可治理的。在机械生产的条件下,生产系统高速运转,要求信息传递和处置既快又准。可视化的手段,可以实现信息的高效精准传递,从各个方面进步工场的生产效力。

工场的全局三维可视化

对厂房和车间停止三维可视化展现,标识内部工作地区,帮助工作和治理职员对生产情况有一个周全的领会;平台支持肆意角度的调剂与场景切换,进步交互性,便于厂房和车间的对外展现。

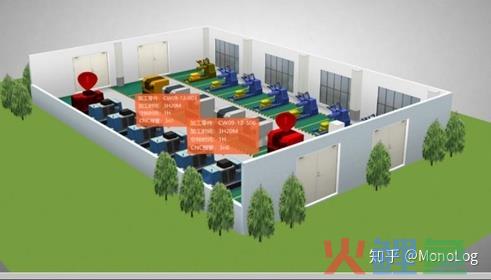

虚拟工场

装备和生产进程的可视化

产业可视化平台,可以与工场内原本的自动控制系统(支流工控系统)相连系,经过虚拟现实和数据仪表盘等多种展现手段,为大数据时代的产业生产监控和虚拟制造利用,供给结果最优异的可视化处理计划。

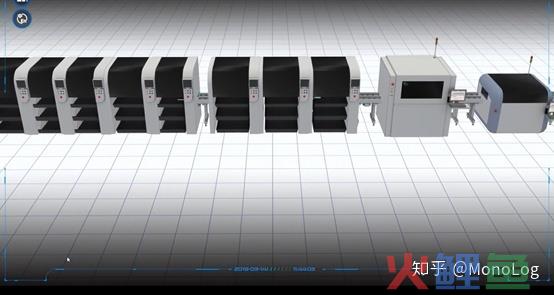

产业生产仿真与监管

工人经过数据展现终端可以实时领会各生产线情况,平台支持异常告警并实时推送告警信息,帮助操纵职员敏捷做出应对,保障顺遂生产。

经过3D技术,实现对装备结构、运转参数的可视化。无需亲临厂房,即可获得机械运转状态,生产状态等具体信息。

产业化装备可视化治理

经过3D技术,实现对生产流程等的可视化。基于实时数据,对生产装备的结构、工作道理停止静态展现,实现对生产线运转状态实时监测。

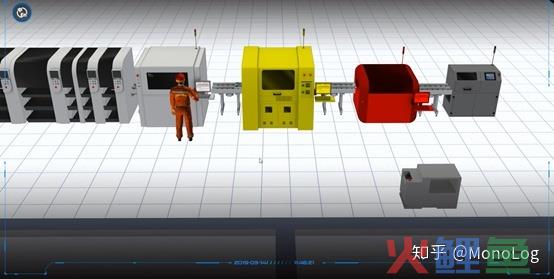

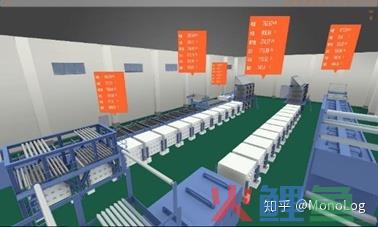

产业生产流程可视化

近年来,随着VR的逐步成长,可视化平台在与VR装备对接的根本上,实现了模拟情况、演练营业和模拟计划的连系,可以机关营业演练模拟系统,建立法则引擎,构建智能模拟计划,停止职员营业模拟演练,进步巡检职员的营业水平,削减操纵失误。

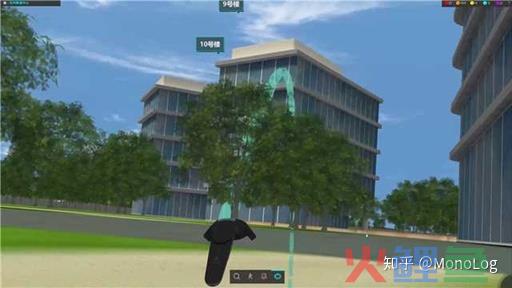

VR模拟场景

工场情况可视化

厂房的情况对于装备一般工作以及产物资量保障相当重要。严酷监控厂房情况在给定的条件范围内,能有保障装备及其的一般运转,耽误装备的利用寿命,保障产物的生产质量。

工场情况信息可视

将各类情况传感器的实时监测数据,经过三维可视化平台显现,实现超限报警。可以削减因情况题目酿成的装备、物资损坏、员工身材损伤;有助实时调剂,连结杰出生产情况。

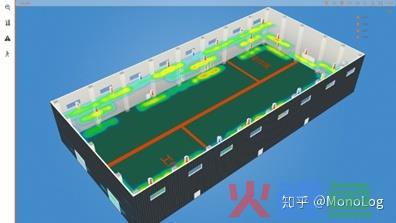

温湿度云图显现

仓储可视化治理

随着各类产业企业的仓库里物资品种、数目和收支库频次不竭增加,仓储治理作业也早已变得烦琐。传统的野生仓储作业形式和数据收集形式已经没法满足现代仓库治理提出的快速、正确的要求。

连系FRID技术,三维可视化平台支持对仓库停止智能化治理,可以实现话务电子货位治理,作业流程监控治理,在数字化和信息化的支持下,最洪流平提升仓储治理的精准度与效力。

对接仓库资产治理系统,在此根本上实现电子货位治理,充实调剂仓储资本;同时支持对货架、货物停止三维可视化展现,便于仓库治理职员敏捷完成对货物的查找。

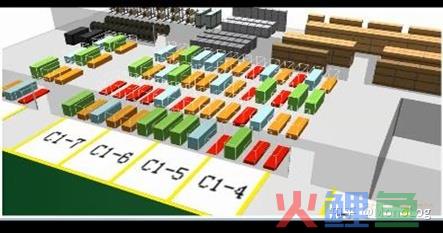

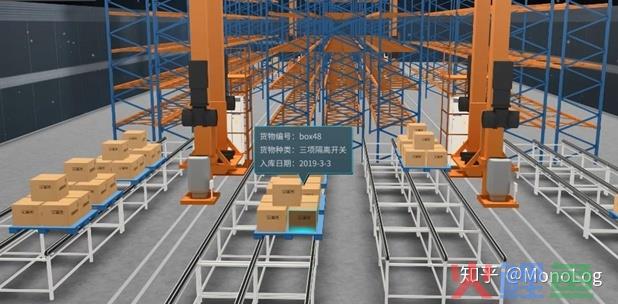

仓库资产三维仿真

经过对接各类传感器,实时监控仓库内的温湿度数据,确保库存货物、紧密仪器寄存在合适的情况条件下,避免存储的资产由于情况出现不需要的消耗。

仓储情况可视化

对接企业的ERP系统,将库存依照种别、入库时候、估计出库时候等分歧的条件停止有序显现。通太高精度RTLS定位系统,对仓库的物料、零配件、半制品、停止切确跟踪定位,具体跟踪领会每一件产物的静态去向、工具查找与利用记录、放行确认与控制等。

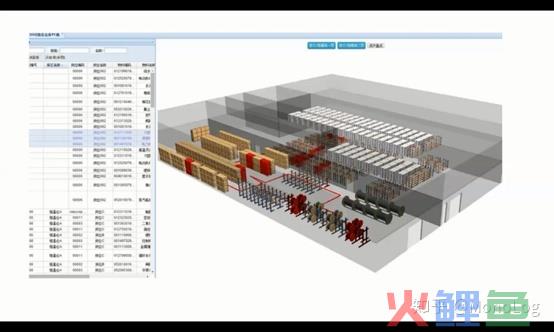

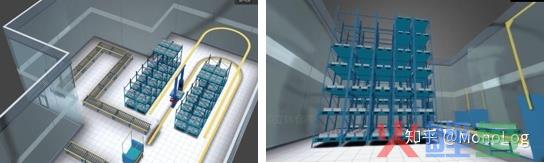

仓库资产可视化监管

在产业仓储中,物流运输一样是一个不成被轻忽的范畴,很多产业装备、产物需要花费大量的物流运力来运输、买卖。为了进步效力,自动化的运输流水线是产业仓库里的重要脚色,可视化平台在将其建模仿真的根本上静态显现物流系统的运作,实现对物流的可视化治理。

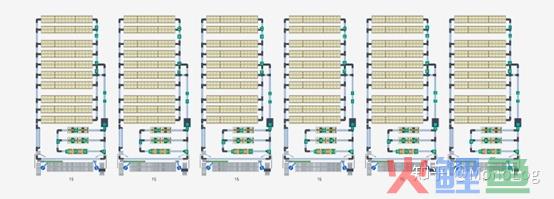

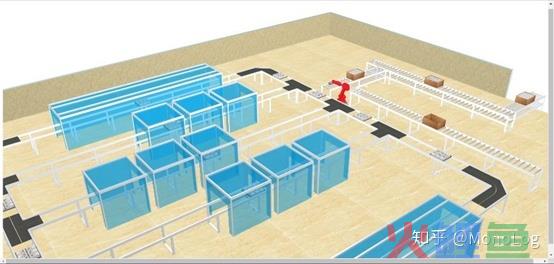

物流可视化治理

好了,上篇到这儿竣事。产业可视化还有部分内容,我们将放到下篇中继续,列位感爱好的朋友可以关注专栏实时获得更新。对产业大概其他行业的可视化感爱好可以给我们留言,大概间接联系我们(联系方式具体见专栏先容),不管您是商务合作还是技术探讨,我们城市实时答复。期待您的反应!

感激阅读,列位朋友,下期再会。
