电路设计元件电感线圈 电路设计中电感线圈基础
在电路设计中,电感是利用电磁感应的原理进行工作的。当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用。对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感"。

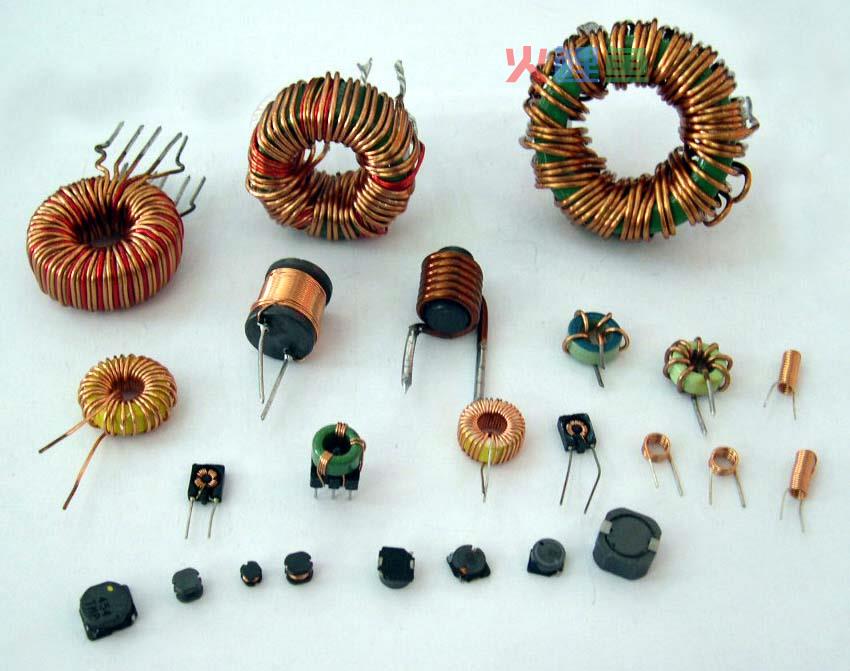

电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利、毫亨利 、微亨利,1H=10^3mH=10^6uH。
电感的分类
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
按电感形式分类:固定电感、可变电感。
常用线圈
1、蜂房式线圈
如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小。
2、单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。
3、铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。
4、铜芯线圈
铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。
5、偏转线圈
偏转线圈是电视机扫描电路输出级的负载,偏转线圈要求:偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
6、色码电感器
色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。
7、阻流圈
限制交流电通过的线圈称阻流圈,分高频阻流圈和低频阻流圈。
电感线圈的主要特性参数
1、电感量L
电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈外,电感量一般不专门标注在线圈上,而以特定的名称标注。
2、感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
3、品质因素Q
品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
4、分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
电感线圈只有一部分如阻流圈、低频阻流圈,振荡线圈和LG固定电感线圈等是按规定的标准生产出来的产品,绝大多数的电感线圈是非标准件,往往要根据实际的需要,自行制作。由于电感线圈的应用极为广泛,如LC滤波电路、调谐放大电路、振荡电路、均衡电路、去耦电路等等都会用到电感线圈。因此,在进行电路设计时,要选择符合自己要求的电感线圈,以达到自己的设计目标。
