用12张手绘图梳理微服务架构简介

什么是微服务？

微服务 Microservices 之父，马丁.福勒，对微服务大概的概述如下：

就目前而言，对于微服务业界并没有一个统一的、标准的定义（While there is no precise definition of this architectural style ) 。

但通常在其而言，微服务架构是一种架构模式或者说是一种架构风格，它提倡将单一应用程序划分成一组小的服务，每个服务运行独立的自己的进程中，服务之间互相协调、互相配合，为用户提供最终价值。

服务之间采用轻量级的通信机制互相沟通（通常是基于 HTTP 的 RESTful API ) 。每个服务都围绕着具体业务进行构建，并且能够被独立地部署到生产环境、类生产环境等。

另外，应尽量避免统一的、集中式的服务管理机制，对具体的一个服务而言，应根据业务上下文，选择合适的语言、工具对其进行构建，可以有一个非常轻量级的集中式管理来协调这些服务。可以使用不同的语言来编写服务，也可以使用不同的数据存储。

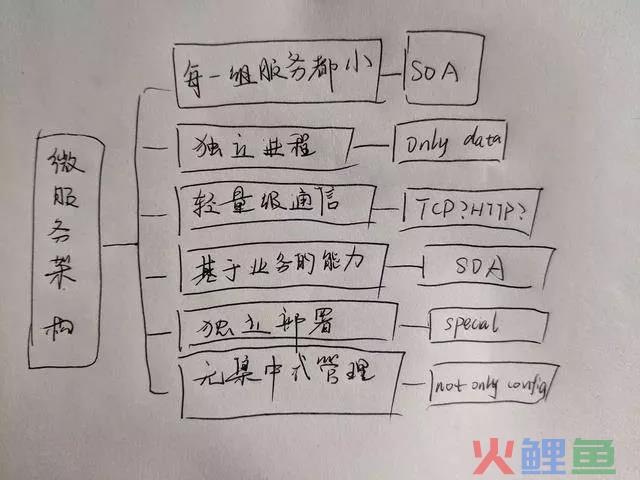

根据马丁.福勒的描述，我总结了以下几点：

①小服务。小服务，没有特定的标准或者规范，但他在总体规范上一定是小的。

②进程独立。每一组服务都是独立运行的，可能我这个服务运行在 Tomcat 容器，而另一个服务运行在 Jetty 上。可以通过进程方式，不断的横向扩展整个服务。

③通信。过去的协议都是很重的，就像 ESB，就像 SOAP，轻通信，这意味着相比过去更智能更轻量的服务相互调用，就所谓 smart endpoints and dumb pipes。

这些 Endpoint 都是解耦的，完成一个业务通信调用串起这些 Micro Service 就像是 Linux 系统中通过管道串起一系列命令业务。

过去的业务，我们通常会考虑各种各样的依赖关系，考虑系统耦合带来的问题。微服务，可以让开发者更专注于业务的逻辑开发。

④部署。不止业务要独立，部署也要独立。不过这也意味着，传统的开发流程会出现一定程度的改变，开发的适合也要有一定的运维职责。

⑤管理。传统的企业级 SOA 服务往往很大，不易于管理，耦合性高，团队开发成本比较大。

微服务，可以让团队各思其政的选择技术实现，不同的 Service 可以根据各自的需要选择不同的技术栈来实现其业务逻辑，可以考虑采用敏捷管理方法。

微服务的利与弊

为什么用微服务呢？因为好玩？不是的。下面是我从网络上找到说的比较全的优点：

优点是每个服务足够内聚，足够小，代码容易理解这样能聚焦一个指定的业务功能或业务需求。开发简单、开发效率提高，一个服务可能就是专一的只干一件事。微服务能够被小团队单独开发，这个小团队是 2 到 5 人的开发人员组成。微服务是松耦合的，是有功能意义的服务，无论是在开发阶段或部署阶段都是独立的。微服务能使用不同的语言开发。易于和第三方集成，微服务允许容易且灵活的方式集成自动部署，通过持续集成工具，如 Jenkins，Hudson，bamboo。微服务易于被一个开发人员理解，修改和维护，这样小团队能够更关注自己的工作成果。无需通过合作才能体现价值。微服务允许你利用融合最新技术。微服务只是业务逻辑的代码，不会和 HTML，CSS 或其他界面组件混合。每个微服务都有自己的存储能力，可以有自己的数据库，也可以有统一数据库。

总的来说，微服务的优势，就是在于，面对大的系统，可以有效的减少复杂程度，使服务架构的逻辑更清晰明了。 但是这样也会带来很多问题，就譬如分布式环境下的数据一致性，测试的复杂性，运维的复杂性。

什么组织适合使用微服务？

微服务带了种种优点，种种弊端，那么什么组织适合使用微服务，引入敏捷？

①墨菲定律（设计系统）和康威定律（系统划分）。

康威定律，是一个五十多年前就被提出来的微服务概念。在康威的这篇文章中，最有名的一句话就是：

Organizations which design systems are constrained to produce designs which are copies of the communication structures of these organizations.                                                                                              -Melvin Conway(1967)

中文直译大概的意思就是：设计系统的组织，其产生的设计等同于组织之内、组织之间的沟通结构。

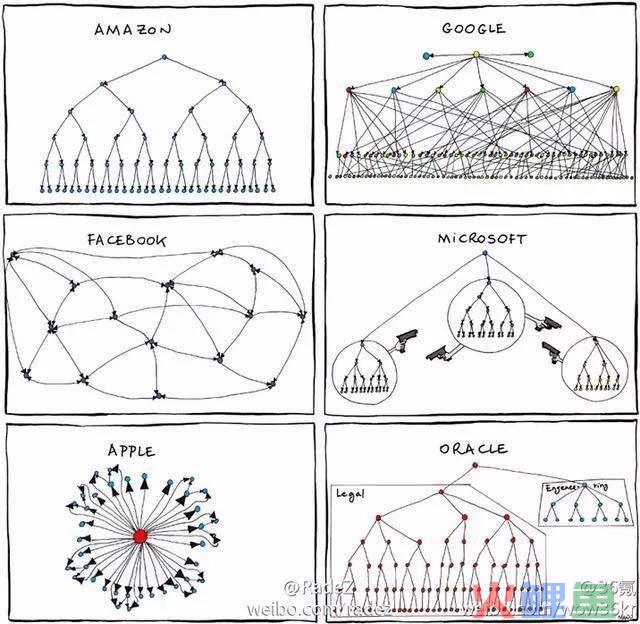

看看下面的图片，再想想 Apple 的产品、微软的产品设计，就能形象生动的理解这句话。

感兴趣的各位可以研究一下！

②架构演化。架构是不断演化出来的，微服务也是这样，当从各大科技公司，规模大到一定程度，完全需要演化成更进一步管理的技术架构体系。

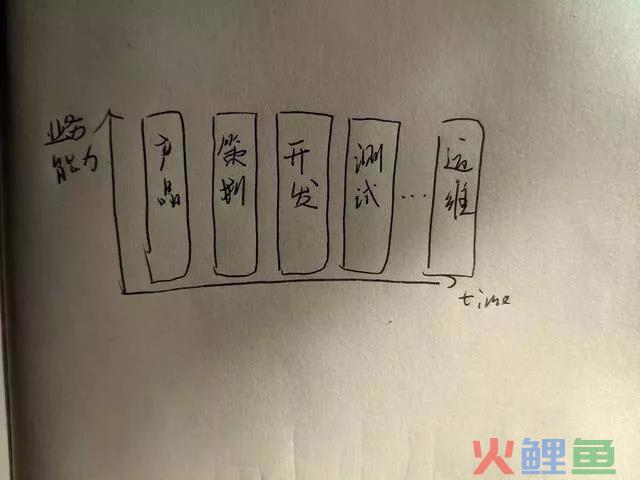

传统的团队，都是面向过程化的，产品想完了去找策划，策划完了找开发，接着顺着一步一步找。我们做技术都是为了产品的，一旦过程出来了什么问题，回溯寻找问题会非常耗时。

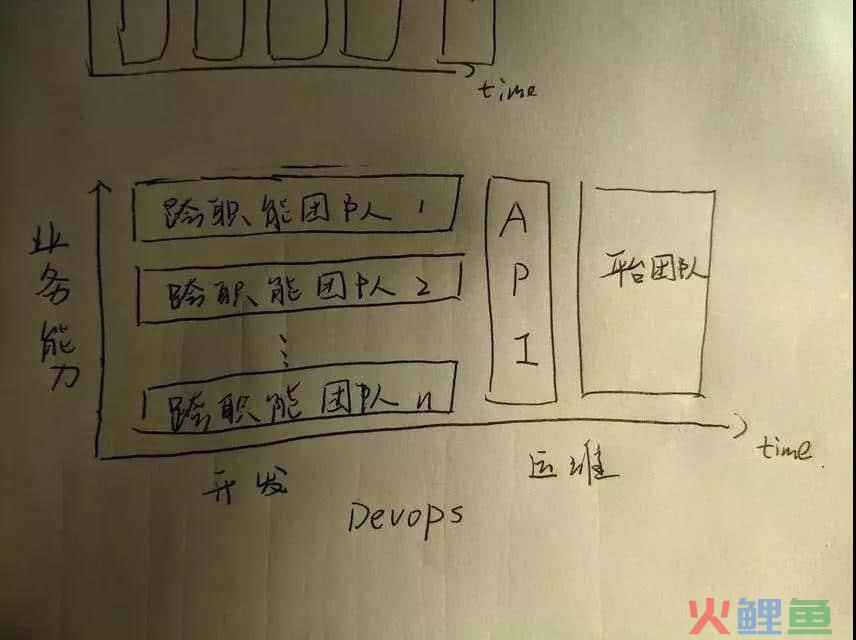

使用了微服务架构体系，团队组织方式需要转变成跨职能团队，即每个团队都有产品专家，策划专家，开发专家，运维专家，他们使用 API 方式发布他们的功能，而平台使用他们的功能发布产品。

微服务技术架构体系

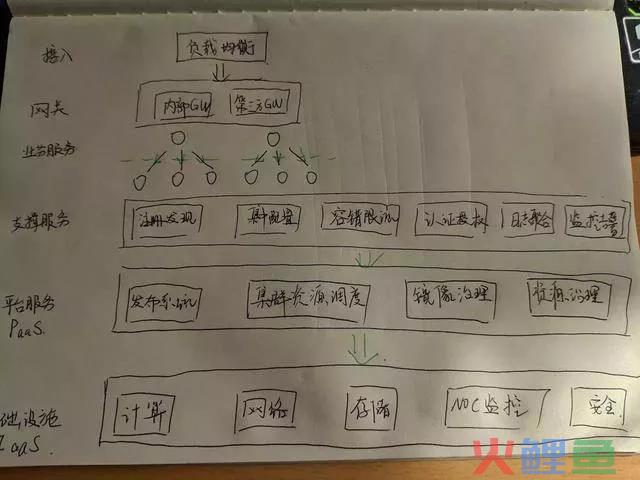

下面我分享一下大部分公司都使用的微服务技术架构体系：

服务发现

主流的服务发现，分为三种：

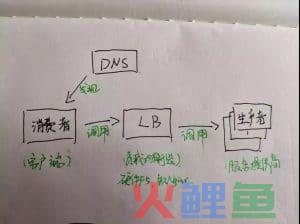

第一种，开发人员开发了程序以后，会找运维配一个域名，服务的话通过 DNS 就能找到我们对应的服务。 缺点是，由于服务没有负载均衡功能，对负载均衡服务，可能会有相当大的性能问题。

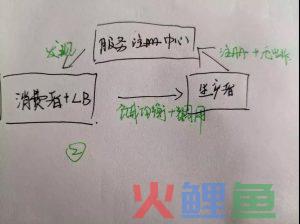

第二种，是目前普遍的做法。可以参考 Zuul 网关，每一个服务都通过服务端内置的功能注册到注册中心，服务消费者不断轮询注册中心发现对应的服务，使用内置负载均衡调用服务。 缺点是，对多语言环境不是很好，你需要单独给消费者的客户端开发服务发现和负载均衡功能。当然了，这个方法通常都是用在 Spring Cloud 上的。

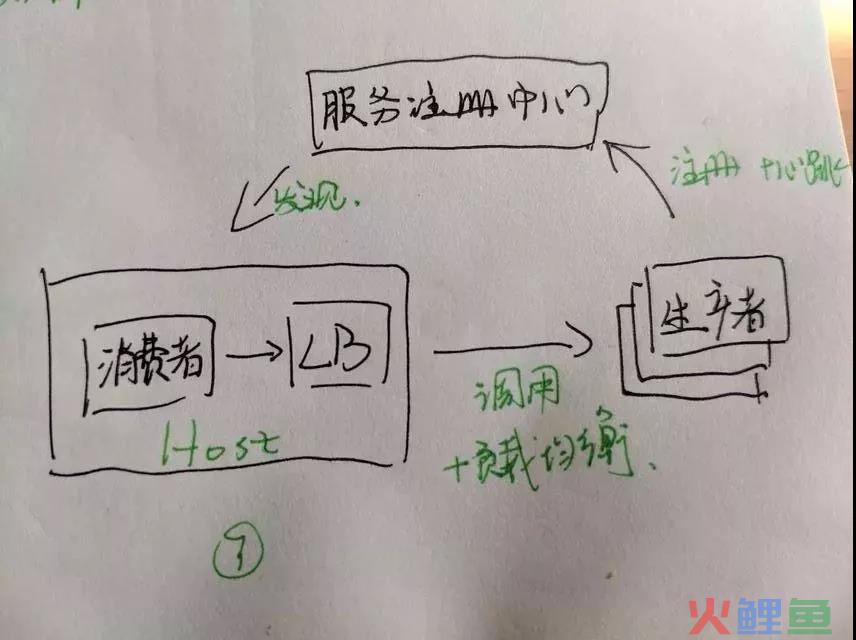

第三种，是将客户端和负载均衡放在同一个主机，而不是同一个进程内。 这种方法相对第一种第二种方法来说，改善了他们的缺点，但是会极大增加运维成本。

网关

微服务的网关是什么？我们可以联系生活实际想一下。每一个大的公司，都会有一偏属于自己的建筑区，而这建筑区内，都有不少的门卫。如果有外来人员进入公司，会先和门卫打好招呼，才能进去。将生活实际联系到微服务上，就不难理解网关的意思了：

网关的作用如下：

反向路由：很多时候，公司不想让外部人员看到我们公司的内部，就需要网关来进行反向路由。即将外部请求转换成内部具体服务调用。安全认证：网络中会有很多恶意访问，譬如爬虫，譬如黑客攻击，网关维护安全功能。限流熔断：当请求很多服务不堪重负，会让我们的服务自动关闭，导致不能用服务。限流熔断可以有效的避免这类问题。日志监控：所有的外面的请求都会经过网关，这样我们就可以使用网关来记录日志信息。灰度发布，蓝绿部署。是指能够平滑过渡的一种发布方式。在其上可以进行 A/B testing。

即让一部分用户继续用产品特性 A，一部分用户开始用产品特性 B，如果用户对 B 没有什么反对意见，那么逐步扩大范围，把所有用户都迁移到 B 上面来。

开源网关 Zuul 架构：

Zuul 网关核心其实是一个 Servlet，所有请求都会经过 Zuul Servlet 传到 ZuulFilter Runner，然后分发到三种过滤器。
